フロアーリック

フロアーリック（下框用気密材）

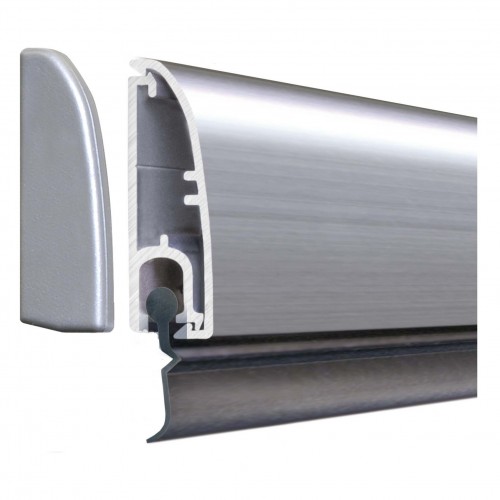

フロアーリック引き戸用FL-AJ
※写真は引き戸用FL-AJ（ステンカラー色）

＜製品特徴＞
・下框のスキマからのホコリ、風、光、虫、音の侵入を防止します。
・開き戸、引き戸、店舗ドア用に。
・既存の扉のメンテナンス用としてご使用できます。

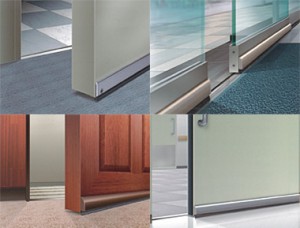

取付事例

開き扉用フロアーリック/FL-AQ

開き戸用/FL-AQの構成部品

＜製品特徴＞
・取り付けは長穴利用なので位置の微調整がしやすい。
・材質はゴムを採用。樹脂パッキンに比べてヘタリにくい。
・扉色に合わせて3色ご用意。
・扉を外さずゴム交換が簡単。
・両面テープでガラス扉にも取り付け可能。
※両面テープは別途ご用意願います。
・床面との隙間10mm～25mmまで対応可能。
床面との隙間

引き戸用フロアーリック/FL-AJ

引戸用／FL-AJの構成部品

＜製品特徴＞
・取り付けは長穴利用なので位置の微調整がしやすい。
・材質はゴムを採用。樹脂パッキンに比べてヘタリにくい。
・扉色に合わせて3色ご用意。
・扉を外さずゴム交換が簡単。
・両面テープでガラス扉にも取り付け可能。
※両面テープは別途ご用意願います。
・床面との隙間2mm～25mmまで対応可能。
床面との隙間

店舗ドア用フロアーリック/FL-AB

店舗ドア用/FL-ABの構成部品

<製品特徴>
・取り付けは長穴利用なので位置の微調整がしやすい。
・扉色に合わせて3色ご用意。
・扉を外さずゴム交換が簡単。
・両面テープでガラス扉にも取り付け可能。
※両面テープは別途ご用意願います。
・床面との隙間2mm～29mmまで対応可能。
床面との隙間

形状断面（単位：mm）

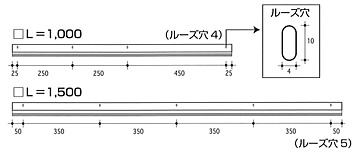

＜ベース正面＞
ベース正面の寸法、穴位置

＜サイドプレート＞

サイドプレートの寸法

＜断面図＞

断面図（FL-AQ、FL-AJ、FL-AB）

※ベースとカバーの勘合時の寸法です。
サイドプレート挿入時の寸法とは異なります。

材質

用途 品番 気密材 ベース カバー サイドプレート
開き扉用 FL-AQ 天然系ゴム
（スライド加工）		 アルミ
（アルマイト処理・クリア塗装）		 アルミ／3色
（アルマイト処理・クリア塗装）		 ABS樹脂
引戸用 FL-AJ 天然系ゴム
（スライド加工）		 アルミ
（アルマイト処理・クリア塗装）		 アルミ／3色
（アルマイト処理・クリア塗装）		 ABS樹脂
店舗ドア用 FL-AB ブラシ：PP（黒）
ブラシ台：ポリエチレン		 アルミ
（アルマイト処理・クリア塗装）		 アルミ／3色
（アルマイト処理・クリア塗装）		 ABS樹脂

フロアーリック規格一覧

用途 品番 色 規格寸法 付属品
開き扉用 FL-AQ-1000 シルバー 1,000 サイドプレート2コ・ビス×4本
（鍋ドリル/4×10）
ステンカラー
ブロンズ
FL-AQ-1500 シルバー 1,500 サイドプレート2コ・ビス×5本
（鍋ドリル/4×10）
ステンカラー
ブロンズ
引戸用 FL-AJ-1000 シルバー 1,000 サイドプレート2コ・ビス×4本
（鍋ドリル/4×10）
ステンカラー
ブロンズ
FL-AJ-1500 シルバー 1,500 サイドプレート2コ・ビス×5本
（鍋ドリル/4×10）
ステンカラー
ブロンズ
店舗ドア用 FL-AB-1000 シルバー 1,000 サイドプレート2コ・ビス×4本
（鍋ドリル/4×10）
ステンカラー
ブロンズ
FL-AB-1500 シルバー 1,500 サイドプレート2コ・ビス×5本
（鍋ドリル/4×10）
ステンカラー
ブロンズ
