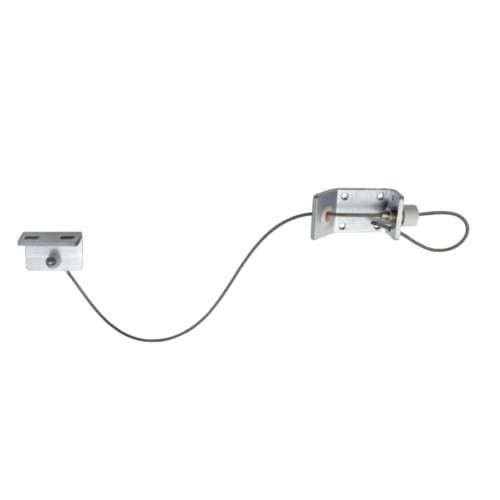

点検口用ワーヤーストッパー L-503

<製品特徴>
・ワイヤーの長さを変えることにより、扉開き角度を任意に設定できます。
・取り付け後の長さ調整も工具不要です。
・ストッパー金具を付けたまま、扉へ取り付けできるため施工が簡単です。
・サッシ枠にも取り付け可能です。
・左右兼用型です。

<使用上の注意>
・本製品は扉のストッパー金具です。あおり止めとして使用しないで下さい。(強風時にワイヤーが破断する恐れがあります。)
・閉扉時は必ず扉のロックをお願いします。
・通常枠取付時には、枠側にM4タップ加工(2箇所)、扉側に丸穴加工(2箇所)が必要です。
・サッシ枠取付時には、枠側にM4丸穴加工(2箇所)、扉側に丸穴加工(2箇所)が必要です。

商品コード 品番 材質 仕上 付属部品
453-7789 L-503 真鍮(Bs)+ステンレス鋼(SUS304)+冷間圧延鋼板(SPCC) ニッケルメッキ仕上+亜鉛メッキクロメート処理 M4皿小ネジ×4本、M4なべ小ネジ×4本

CADデータダウンロード

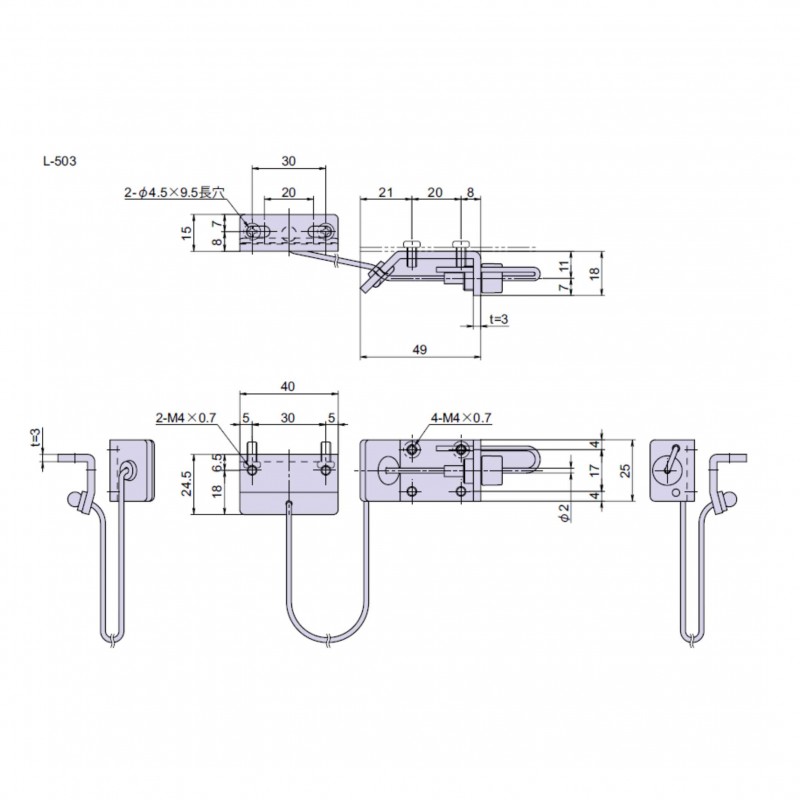

点検口用ワーヤーストッパー L-503の図面
DXF
DWG
JWW
