点検口用ピポットヒンジ B-116N

<製品特徴>
・軸(ツマミ部)を下げた位置で保持する事ができるようになり、扉の脱着がより簡単になりました。
・上枠用金具の形状変更により、上枠に開けた丸穴によって取り付け時の位置設定が容易になりました。
・上枠用の座金取付方向を変えることにより、扉と枠の段差を、同面及び3mm差の両方に対応できます。
・下用軸及び調整ワッシャを下枠に取り付ける方式のため、現場での紛失や、搬入時の事故の防止ができます。

商品コード 品番 材質 仕上
454-2913 B-116N 冷間圧延鋼板(SPCC)+硫黄快削鋼亜鉛メッキ有色クロメート(SUM32) 亜鉛メッキ有色クロメート

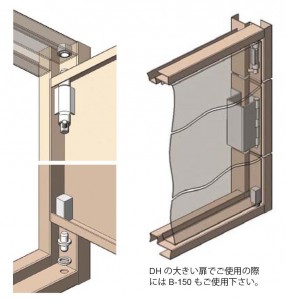

取付参考図

点検口用ピポットヒンジ B-116Nの取付参考図

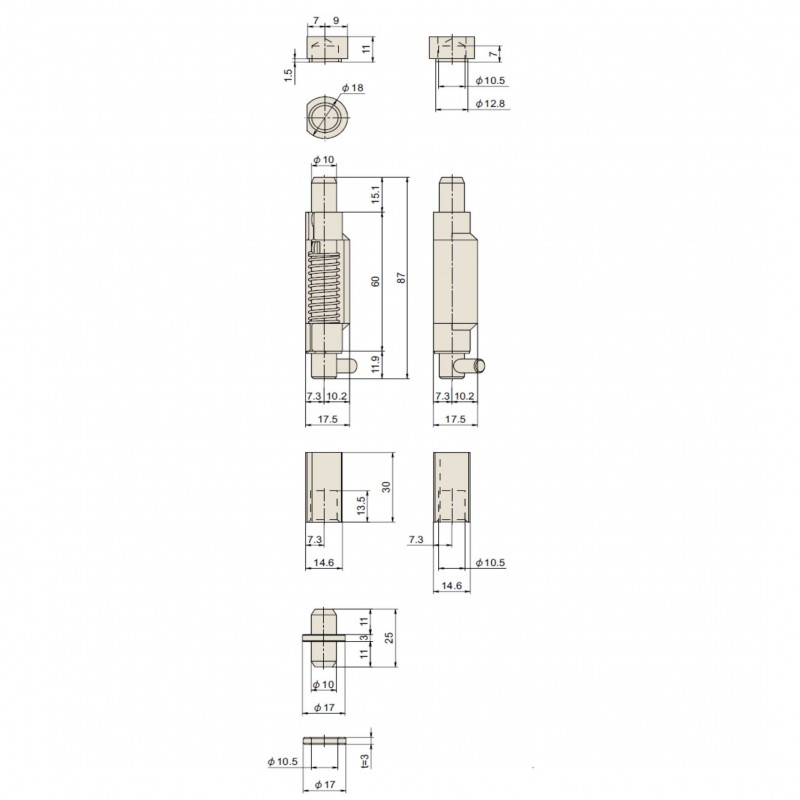

CADデータダウンロード

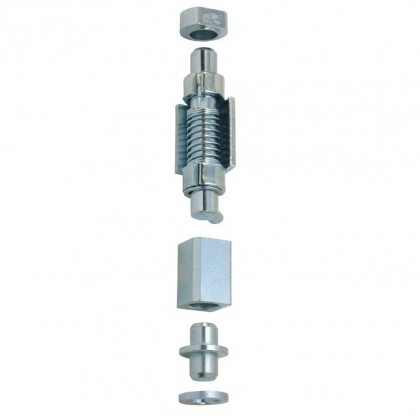

点検口用ピポットヒンジ B-116Nの画像
DXF
DWG
JWW
