戸車関係
取替戸車

サッシ用取替戸車(適合下框:切込穴型)

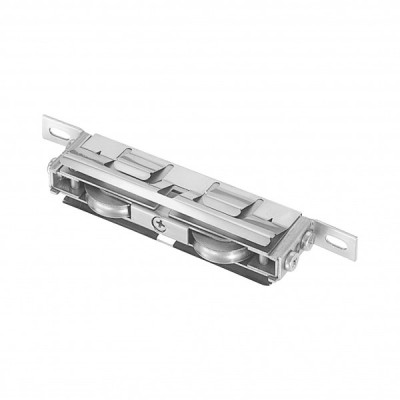

※写真はW13.5(A)28型

戸車はアルミサッシの形状・用途によってたくさんの種類がありますが、下框又は古い戸車の基準寸法を測れば、適合する取替戸車に簡単に取替できます。

アルミレールには、樹脂コマ(ポリアセタール)をご使用ください。

取替戸車の適合下框:切込穴型

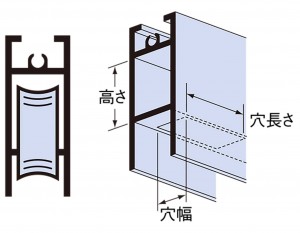

切込穴型タイプの取付サイズ1.左記のイラストの框の「穴幅寸法」「高さ寸法」「穴長さ寸法」を測ってください。
2.コマの形状を選んでください。コマ形状はF型(平)とR型(丸)です。
3.コマの材質はPOM(ポリアセタール)とSUS304(ステンレス)です。
4.用途に合わせてアルミサッシ扉の重量に合う戸車を表から選んでください。

駒形状 適合品番(駒材質) 用途 穴幅寸法 高さ寸法 穴長さ寸法

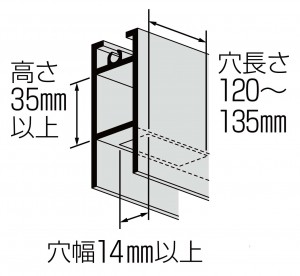

 駒形状R型 W13.5A-28(樹脂)、W13.5B-28(ステンレス) 玄関用 14mm以上 35mm以上 120~135mm

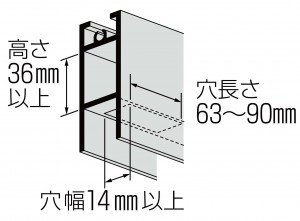

T14A-30(樹脂)、T14B-30(ステンレス) 玄関用 14mm以上 36mm以上 63~90mm

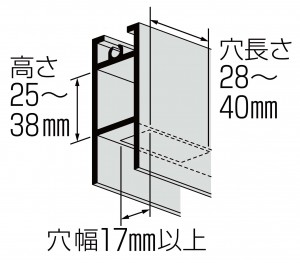

T17A-25(樹脂) 雨戸用 17mm以上 25~38mm以上 28~40mm



駒形状 適合品番(駒材質) 用途 穴幅寸法 高さ寸法 穴長さ寸法
 駒形状F型 W13.5F-28(樹脂) 玄関用 14mm以上 35mm以上 120~135mm
T14F-30(樹脂) 玄関用 14mm以上 36mm以上 63~90mm
T17A-25(樹脂) 雨戸用 17mm以上 25~38mm以上 28~40mm

品番一覧

商品コード 品番 コマ形状・
材質・ 車軸
戸車 用途 戸車サイズ 下框の有効寸法 耐荷重
(kg)
142-6045 W13.5(A)28型
  • φ28丸
  • ポリアセタール
  • DBブッシュ
 家研 戸車W13.5(A)(B)(F)28型

  • ネジ止め式
  • 羽根バネ式
  • 車高調整付
  • 玄関引戸
  • 店舗引戸
  • 重量テラス(複層ガラス入)
  • 厚み13.5
  • 高さ32
  • 長さ155
 W13.5(A)(B)(F)28型 下框の有効寸法 50
142-6046 W13.5(B)28型
  • φ28丸
  • SUS304
  • ニードルベアリング
142-6047 W13.5(F)28型
  • φ28平
  • ポリアセタール
  • DBブッシュ
142-6054 T14(A)30型
  • φ30丸
  • ポリアセタール
  • ボールベアリング
 家研 戸車T14(A)(B)(F)30型

  • ネジ止め式
  • 車高調整付
  • 玄関引戸
  • 店舗引戸
  • 重量テラス(複層ガラス入)
  • 厚み14
  • 高さ36
  • 長さ125
 T14(A)(B)(F)30型 下框の有効寸法 35
142-6055 T14(B)30型
  • φ30丸
  • SUS304
  • ニードルベアリング
142-6056 T14(F)30型
  • φ30平
  • ポリアセタール
  • ボールベアリング
142-6069 T17(A)25型
  • φ25丸
  • ポリアセタール
 家研 戸車T17(A)25型(切込穴型)

  • ネジ止め式
  • 車高調整付
  • 雨戸
  • 厚み17
  • 高さ30
  • 長さ60
 T17(A)25型 下框の有効寸法 20

CADデータダウンロード

DXF
DWG
JWW
