戸車関係
取替戸車

サッシ用取替戸車(適合下框:階段型)

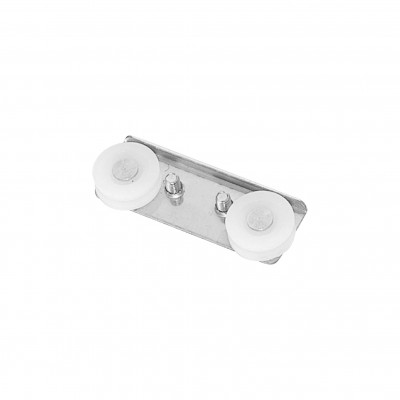

※写真は5(A)13型

戸車はアルミサッシの形状・用途によってたくさんの種類がありますが、下框又は古い戸車の基準寸法を測れば、適合する取替戸車に簡単に取替できます。

アルミレールには、樹脂コマ(ポリアセタール)をご使用ください。

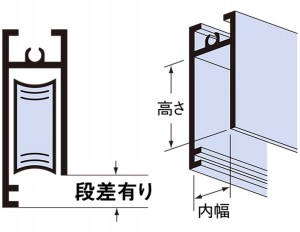

取替戸車の適用下框・・・階段型

階段型タイプの取付サイズ1.左記のイラストの框の「内幅寸法」と「高さ寸法」を測ってください。
2.コマの形状を選んでください。コマ形状はF型(平)とR型(丸)です。
3.コマの材質はPOM(ポリアセタール)とSUS304(ステンレス)です。
4.用途に合わせてアルミサッシ扉の重量に合う戸車を表から選んでください。

駒形状 適合品番(駒材質) 用途 内幅寸法 高さ寸法

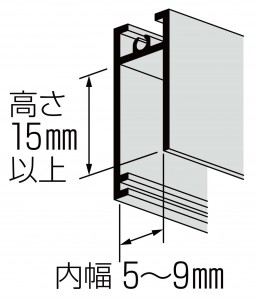

 駒形状R型 5A-13(樹脂) 網戸用 5~9mm 15mm以上
8.5A-24(樹脂)、8.5B-24(ステンレス) 小窓用 8.5~17mm 28~45mm

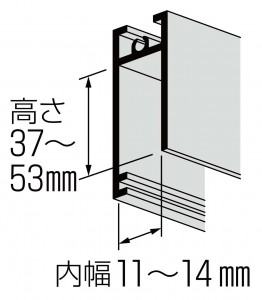

11A-28(樹脂)、11B-28(ステンレス) テラス窓用 11~14mm 37~53mm

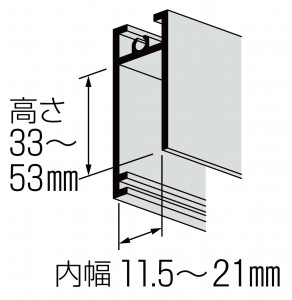

11.5A-28(樹脂)、11.5B-28(ステンレス) 11.5~21mm 33~53mm

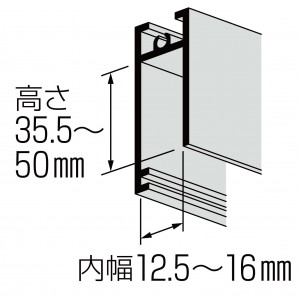

12.5A-28(樹脂)、12.5B-28(ステンレス) 12.5~16mm 35.5~50mm

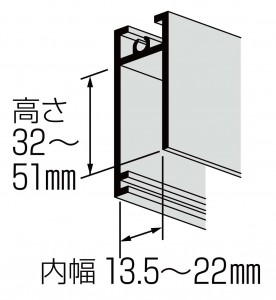

W13.5A-28(樹脂)、W13.5B-28(ステンレス) 玄関用 13.5~22mm 32~51mm



駒形状 適合品番(駒材質) 用途 内幅寸法 高さ寸法
 駒形状F型 8.5F-24(樹脂) 小窓用 8.5~17mm 28~45mm
11.5F-28(樹脂) テラス窓用 11.5~18mm 33~53mm
12.5F-28(樹脂) 12.5~16mm 35.5~50mm
W13.5F-28(樹脂) 玄関用 13.5~22mm 32~51mm

品番一覧

商品コード 品番 コマ材質・車軸 戸車 用途 戸車サイズ 下框の有効寸法 耐荷重(kg)
142-6060 5(A)13型
  • φ13丸
  • ポリアセタール
 家研 戸車5(A)13型
  • 網戸
  • 厚み5
  • 高さ15
  • 長さ42
 5(A)13型の下框の有効寸法 5
142-6063 8.5(A)24型
  • φ24丸
  • ポリアセタール
  • DBブッシュ
 家研 戸車8.5(A)(B)(F)24型

  • 羽根ビス拡張式
  • 車高調整付
  • テラス(複層ガラス入)
  • 厚み8.5
  • 高さ28
  • 長さ96
 8.5(A)(B)(F)24型の下框の有効寸法 20
142-6064 8.5(B)24型
  • φ24丸
  • SUS304
  • DBブッシュ
142-6065 8.5(F)24型
  • φ24平
  • ポリアセタール
  • DBブッシュ
142-6061 11(A)28型
  • φ28丸
  • ポリアセタール
  • DBブッシュ
家研 戸車11(A)(B)28型

  • 羽根バネ式
  • 車高調整付
  • テラス
  • 厚み11
  • 高さ37
  • 長さ45
 11(A)(B)28型の下框の有効寸法 25
142-6062 11(B)28型
  • φ28丸
  • SUS304
  • ニードルベアリング
142-6066 11.5(A)28型
  • φ28丸
  • ポリアセタール
  • DBブッシュ
 家研 戸車11.5(A)(B)(F)28型

  • 羽根ビス拡張式
  • 車高調整付
  • テラス(複層ガラス入)
  • 厚み11.5
  • 高さ33
  • 長さ103
 11.5(A)(B)(F)28型の下框の有効寸法 30
142-6067 11.5(B)28型
  • φ28丸
  • SUS304
  • ニードルベアリング
142-6068 11.5(F)28型
  • φ28平
  • ポリアセタール
  • DBブッシュ
142-6033 12.5(A)28型
  • φ28丸
  • ポリアセタール
  • DBブッシュ
 家研 戸車12.5(A)(B)(F)28型

  • ネジ止め式
  • 羽根バネ式
  • 車高調整付
  • 玄関引戸
  • テラス(複層ガラス入)
  • 厚み12.5
  • 高さ35
  • 長さ96
 12.5(A)(B)(F)28型の下框の有効寸法 30
142-6034 12.5(B)28型
  • φ28丸
  • SUS304
  • ニードルベアリング
142-6035 12.5(F)28型
  • φ28平
  • ポリアセタール
  • DBブッシュ
142-6045 W13.5(A)28型
  • φ28丸
  • ポリアセタール
  • DBブッシュ
 家研 戸車W13.5(A)(B)(F)28型

  • ネジ止め式
  • 羽根バネ式
  • 車高調整付
  • 玄関引戸
  • 店舗引戸
  • 重量テラス(複層ガラス入)
  • 厚み13.5
  • 高さ32
  • 長さ155
 W13.5(A)(B)(F)28型の下框の有効寸法 50
142-6046 W13.5(B)28型
  • φ28丸
  • SUS304
  • ニードルベアリング
142-6047 W13.5(F)28型
  • φ28平
  • ポリアセタール
  • DBブッシュ

CADデータダウンロード

DXF
DWG
JWW
