戸車関係
取替戸車

サッシ用取替戸車(適合下框:平行型)

※写真はW7(A)13型

戸車はアルミサッシの形状・用途によってたくさんの種類がありますが、下框又は古い戸車の基準寸法を測れば、適合する取替戸車に簡単に取替できます。

アルミレールには、樹脂コマ(ポリアセタール)をご使用ください。

取替戸車の適用下框・・・左右平行型

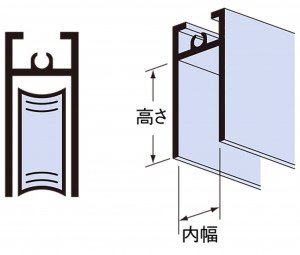

​​​​​​​​​​左右平行型の下框の取付サイズ1.左記のイラストの框の「内幅寸法」と「高さ寸法」を測ってください。
2.コマの形状を選んでください。コマ形状はF型(平)とR型(丸)です。
3.コマの材質はPOM(ポリアセタール)とSUS304(ステンレス)です。
4.用途に合わせてアルミサッシ扉の重量に合う戸車を表から選んでください。

駒形状 適合品番(駒材質) 用途 内幅寸法 高さ寸法
 駒形状R型 W5A-10(樹脂) 網戸用 5~9mm 15mm以上
W7A-13(樹脂)、W7C-13 (真鍮) 7~11mm 18mm以上
8.5A-24(樹脂)、8.5B-24(ステンレス) 小窓用 8.5~17mm 28~45mm
9A-20(樹脂)、9B-20(ステンレス) 9~13mm 25mm以上
10A-25(樹脂)、10B-25(ステンレス) 10~14mm 29mm以上
11A-28(樹脂)、11B-28(ステンレス) テラス窓用 11~14mm 37~53mm
11.5A-28(樹脂)、11.5B-28(ステンレス) 11.5~21mm 33~53mm
12A-28(樹脂)、12B-28(ステンレス) 12~16mm 35mm以上
12.5A-28(樹脂)、12.5B-28(ステンレス) 12.5~16mm 35.5~50mm
13A-28(樹脂)、13B-28(ステンレス) 玄関・店舗用 13~23mm 35.5mm以上
W13.5A-28(樹脂)、W13.5B-28(ステンレス) 13.5~22mm 32~51mm
14A-35(樹脂)、14B-35(ステンレス) 14~18mm 44mm以上
15A-35(樹脂)、15B-35(ステンレス) 15~25mm 45mm以上
T17A-25(樹脂) 雨戸用 17mm以上 30~40mm



駒形状 適合品番(駒材質) 用途 内幅寸法 高さ寸法
 駒形状F型 8.5F-24(樹脂) 小窓用 8.5~17mm 28~45mm
9F-24(樹脂) 9~13mm 25mm以上
10F-25(樹脂) 10~14mm 29mm以上
11.5F-28(樹脂) テラス窓用 11.5~21mm 33~53mm
12F-28(樹脂) 12~16mm 35mm以上
12.5F-28(樹脂) 12.5~16mm 35.5~50mm
13F-28(樹脂) 玄関・店舗用 13~23mm 35.5mm以上
W13.5F-28(樹脂) 13.5~22mm 32~51mm
T17A-25(樹脂) 雨戸用 17mm以上 30~40mm

品番一覧

商品コード 品番 コマ形状
材質・車軸
戸車 用途 戸車サイズ(mm) 下框の
有効寸法
耐荷重(kg)
142-6023 W5(A)10型
  • φ10丸
  • ポリアセタール
家研 戸車W5(A)10型

  • 羽根バネ式
  • 車高調整付
  • 網戸
  • 厚み5
  • 高さ15
  • 長さ30

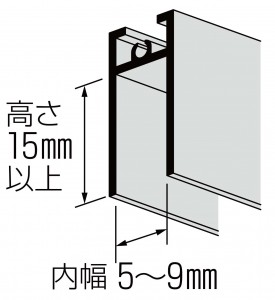

 戸車W5(A)10型の下框の有効寸法 5
142-6021 W7(A)13型
  • φ13丸
  • ポリアセタール
家研 戸車W7(A)(C)13型

  • 羽根バネ式
  • 車高調整付
  • 網戸
  • 小窓
  • 高窓
  • 厚み7
  • 高さ18
  • 長さ40

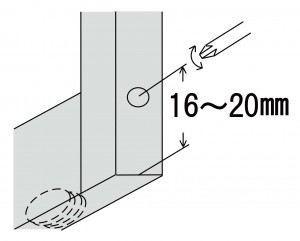

 W7(A)(C)13型の下框の有効寸法 5
142-6022 W7(C)13型
  • φ13丸
  • 真鍮
142-6063 8.5(A)24型
  • φ24丸
  • ポリアセタール
  • DBブッシュ
   家研 戸車8.5(A)(B)(F)24型

  • 羽根ビス拡張式
  • 車高調整付
  • テラス(複層ガラス入)
  • 厚み8.5
  • 高さ28
  • 長さ96

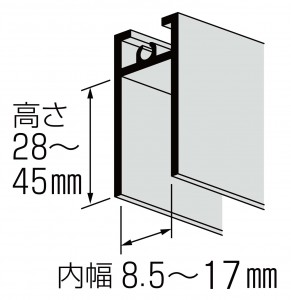

 8.5(A)(B)(F)24型の下框の有効寸法 20
142-6064 8.5(B)24型
  • φ24丸
  • SUS304
  • DBブッシュ
142-6065 8.5(F)24型
  • φ24平
  • ポリアセタール
  • DBブッシュ
142-6024 9(A)20型
  • φ20丸
  • ポリアセタール
  • DBブッシュ
   家研 戸車9(A)(B)20型、(F)24型

  • 羽根バネ式
  • 車高調整付
  • テラス
  • 厚み9
  • 高さ25
  • 長さ40

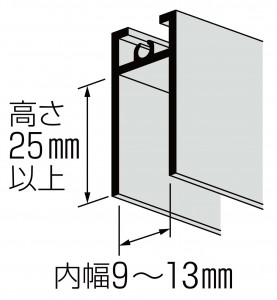

 9(A)(B)20型、(F)24型の下框の有効寸法①

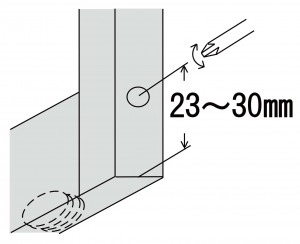

9(A)(B)20型、(F)24型の下框の有効寸法②

15
142-6025 9(B)20型
  • φ20丸
  • SUS304
  • DBブッシュ
454-2909 9(F)24型
  • φ24平
  • ポリアセタール
  • DBブッシュ
142-6027 10(A)25型
  • φ25丸
  • ポリアセタール
  • DBブッシュ
   家研 戸車10(A)(B)(F)25型

  • 羽根バネ式
  • 車高調整付
  • テラス
  • 浴室
  • 厚み10
  • 高さ29
  • 長さ47

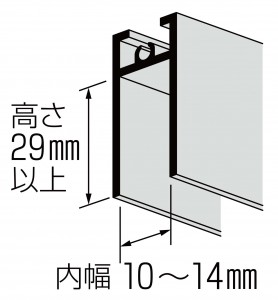

 10(A)(B)(F)25型の下框の有効寸法 15
142-6028 10(B)25型
  • φ25丸
  • SUS304
  • DBブッシュ
142-6029 10(F)25型
  • φ25平
  • ポリアセタール
  • DBブッシュ
142-6061 11(A)28型
  • φ28丸
  • ポリアセタール
  • DBブッシュ
  家研 戸車11(A)(B)28型

  • 羽根バネ式
  • 車高調整付
  • テラス
  • 厚み11
  • 高さ37
  • 長さ45

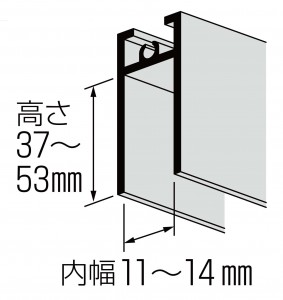

 11(A)(B)28型の下框の有効寸法 25
142-6062 11(B)28型
  • φ28丸
  • SUS304
  • ニードルベアリング
142-6066 11.5(A)28型
  • φ28丸
  • ポリアセタール
  • DBブッシュ
   家研 戸車11.5(A)(B)(F)28型

  • 羽根ビス拡張式
  • 車高調整付
  • テラス(複層ガラス入)
  • 厚み11.5
  • 高さ33
  • 長さ103

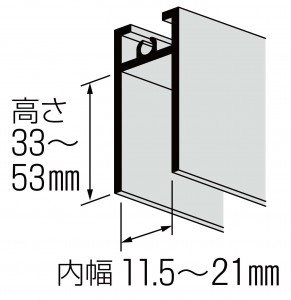

 11.5(A)(B)(F)28型の下框の有効寸法 30
142-6067 11.5(B)28型
  • φ28丸
  • SUS304
  • ニードルベアリング
142-6068 11.5(F)28型
  • φ28平
  • ポリアセタール
  • DBブッシュ
142-6030 12(A)28型
  • φ28丸
  • ポリアセタール
  • DBブッシュ
   家研 戸車12(A)(B)(F)28型

  • 羽根バネ式
  • 車高調整付
  • 玄関引戸
  • テラス
  • 厚み12
  • 高さ35
  • 長さ55

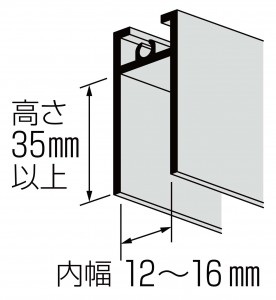

 12(A)(B)(F)28型の下框の有効寸法①

12(A)(B)(F)28型の下框の有効寸法②

30
142-6031 12(B)28型
  • φ28丸
  • SUS304
  • ニードルベアリング
142-6032 12(F)28型
  • φ28平
  • ポリアセタール
  • DBブッシュ
142-6033 12.5(A)28型
  • φ28丸
  • ポリアセタール
  • DBブッシュ
   家研 戸車12.5(A)(B)(F)28型

  • 羽根バネ式
  • 車高調整付
  • 玄関引戸
  • テラス(複層ガラス入)
  • 厚み12.5
  • 高さ35.5
  • 長さ96

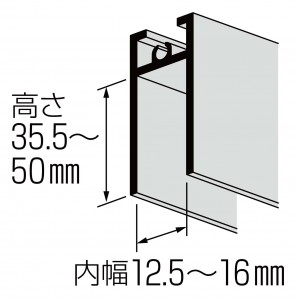

 12.5(A)(B)(F)28型の下框の有効寸法 30
142-6034 12.5(B)28型
  • φ28丸
  • SUS304
  • ニードルベアリング
142-6035 12.5(F)28型
  • φ28平
  • ポリアセタール
  • DBブッシュ
142-6036 13(A)28型
  • φ28丸
  • ポリアセタール
  • DBブッシュ
   家研 戸車13(A)(B)(F)28型

  • 羽根ビス拡張式
  • 車高調整付
  • 玄関引戸
  • テラス
  • 厚み13
  • 高さ35.5
  • 長さ67

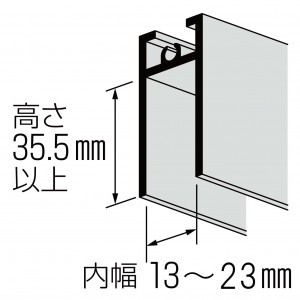

 13(A)(B)(F)28型の下框の有効寸法 30
142-6037 13(B)28型
  • φ28丸
  • SUS304
  • ニードルベアリング
142-6038 13(F)28型
  • φ28平
  • ポリアセタール
  • DBブッシュ
142-6045 W13.5(A)28型
  • φ28丸
  • ポリアセタール
  • DBブッシュ
   家研 戸車W13.5(A)(B)(F)28型

  • 羽根ビス拡張式
  • 車高調整付
  • 玄関引戸
  • 店舗引戸
  • 重量テラス(複層ガラス入)
  • 厚み13.5
  • 高さ32
  • 長さ155

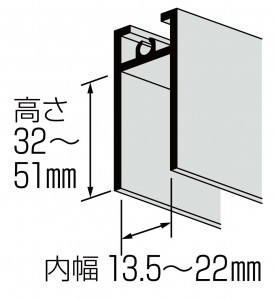

 W13.5(A)(B)(F)28型の下框の有効寸法 50
142-6046 W13.5(B)28型
  • φ28丸
  • SUS304
  • ニードルベアリング
142-6047 W13.5(F)28型
  • φ28平
  • ポリアセタール
  • DBブッシュ
142-6039 14(A)35型
  • φ35丸
  • ポリアセタール
  • DBブッシュ
   家研 戸車14(A)(B)35型

  • 羽根バネ式
  • 車高調整付
  • 玄関引戸
  • 厚み14
  • 高さ44
  • 長さ60

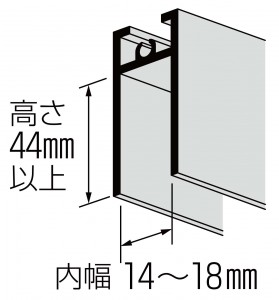

 14(A)(B)35型の下框の有効寸法①

14(A)(B)35型の下框の有効寸法②

35
142-6040 14(B)35型
  • φ35丸
  • SUS304
  • DBブッシュ
142-6042 15(A)35型
  • φ35丸
  • ポリアセタール
  • DBブッシュ
   家研 戸車15(A)(B)(F)35型

  • 羽根ビス拡張式
  • 車高調整付
  • 玄関引戸
  • 厚み15
  • 高さ45
  • 長さ81

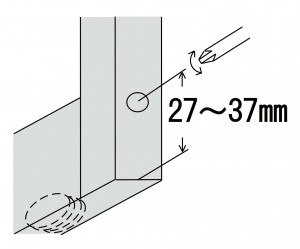

 15(A)(B)(F)35型の下框の有効寸法①

15(A)(B)(F)35型の下框の有効寸法②

35
142-6043 15(B)35型
  • φ35丸
  • SUS304
  • ボールベアリング
142-6070 T17(A)25型
  • φ25丸
  • ポリアセタール
 家研 戸車T17(A)25型(平行型)

  • 車高調整付
  • 雨戸
  • 厚み17
  • 高さ30
  • 長さ60

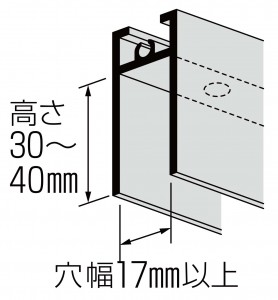

 T17(A)25型(平行型)の下框の有効寸法 20
