戸車関係
戸車

ベアリング入 鉄底車 ZGM-0423,0603,0753,0903

※写真はZGM-0603(サイズ60mm)

<特徴>
ベアリングを使用していますので耐久力に優れています。

<用途>
門扉、工場、出入口用扉、各種倉庫など

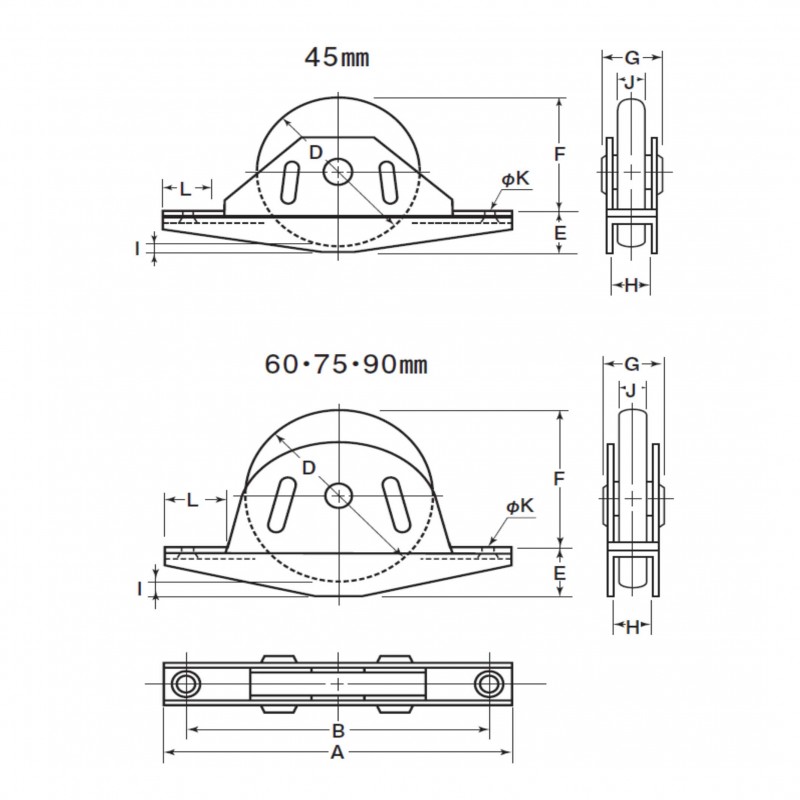

商品CD 品番 サイズ A B D E F G H I J K L 板厚 重量(g) 耐荷重(kg)
142-6017 ZGM-0453 45 80 65 45 14 37 15.5 10 6 8 5 15 SPCC

t2

8mm

鉄ベアリング(鉄)入 150 100
142-6018 ZGM-0603 60 140 120 60 20 45 21 14 5 11 6 25 435 120
142-6019 ZGM-0753 75 140 120 75 20 60 21 14 5 11 6 25 570 150
142-6020 ZGM-0903 90 155 130 90 23 74 23 16 7 13 6 28 925 200

耐荷重(Kg)・・・2ケ当たり

CADデータダウンロード

DXF
DWG
JWW
