貫抜き・落し関係
丸棒貫抜き

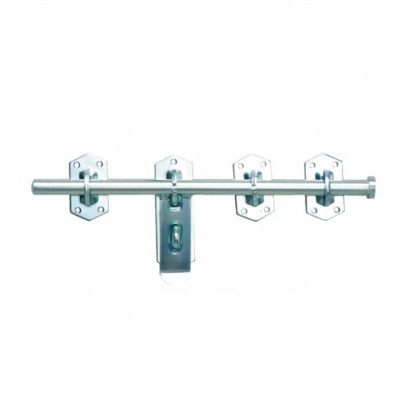

ユニクロ丸棒貫抜 D-38

商品コード 品番 材質 仕上 A(mm) 付属品
400-1490 D-38-300 SS400・SPCC ユニクロメート 128 ユニクロ+皿木ネジ3.5×25 16本
400-1491 D-38-450 SS400・SPCC  ユニクロメート 198 ユニクロ+皿木ネジ3.5×25 16本
400-1492 D-38-600 SS400・SPCC  ユニクロメート 267 ユニクロ+皿木ネジ3.5×25 16本
400-1493 D-38-750 SS400・SPCC  ユニクロメート 335 ユニクロ+皿木ネジ3.5×25 16本
400-1494 D-38-900 SS400・SPCC  ユニクロメート 405 ユニクロ+皿木ネジ3.5×25 16本

CADデータダウンロード

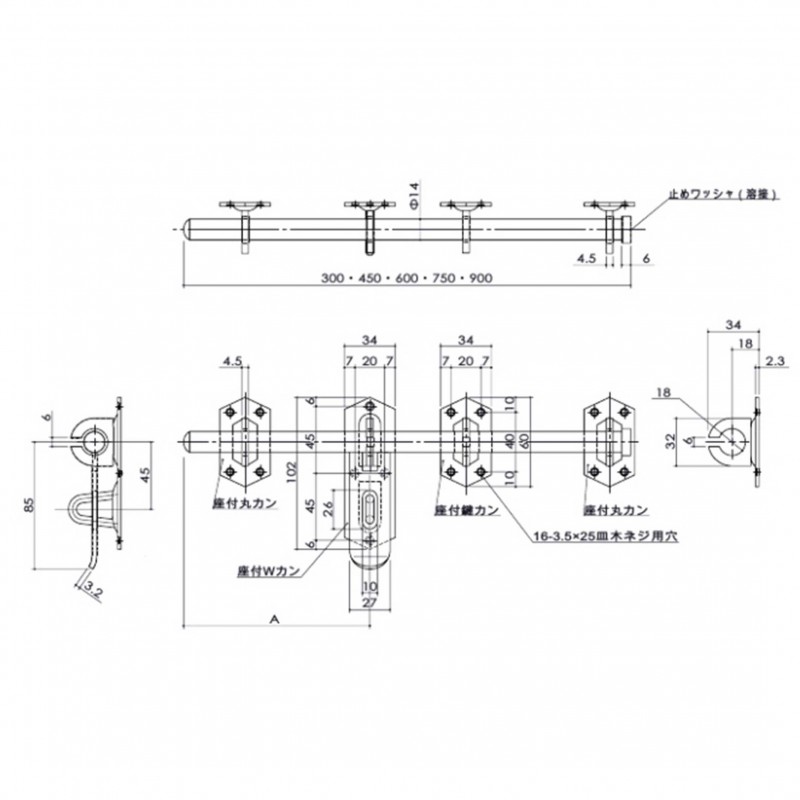

ユニクロ丸棒貫抜 D-38の図面
DXF
DWG
JWW
