戸当り
戸当りゴム

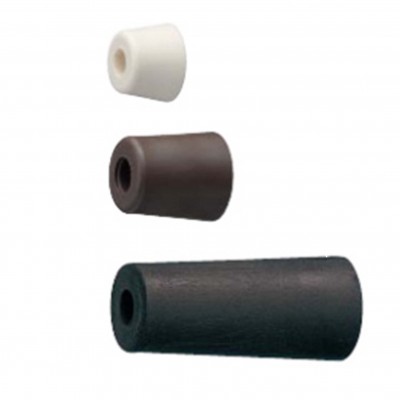

戸当りゴム D-187,D-188

(付属品)
D-187-15-20:AナベWHタッピング 3×25
D-187-25-30:Aバインド 4×35
D-187-40-50-60-70:バインド 4×45
D-188:AナベWHタッピング 3.5×20

※40mm以上は本体にワッシャーがセットされています。

​​

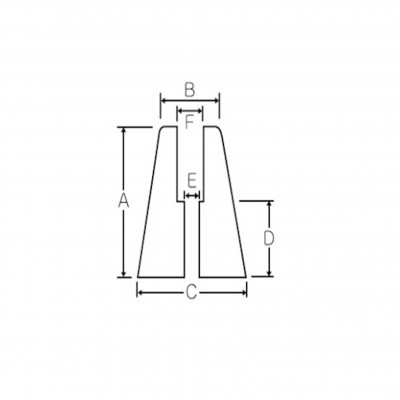

商品コード サンプル写真、色 品番 材質 サイズ(mm)
A B C D E F

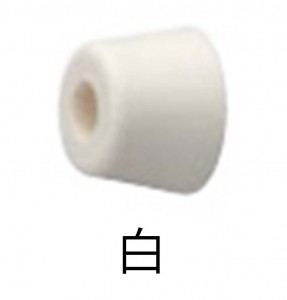

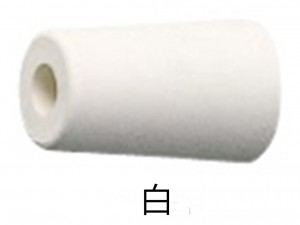

400-1666 戸当りゴムD-187-15(白) D-187-15 TPE 15 17 22 6 3 7
400-1667
454-2897
400-1668 戸当りゴムD-187-20(黒) D-187-20 TPE 20 18 23 10 3 8
400-1669
454-2898
400-1670 戸当りゴムD-187-25(茶色) D-187-25 TPE 25 20 23 12 4 8
400-1671
454-2899

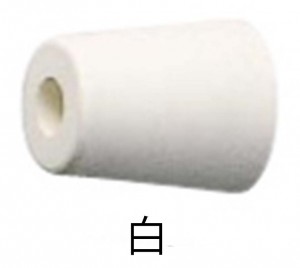

142-2461 戸当りゴムD-187-30(白) D-187-30 TPE 30 22 25 15 4 8
142-2466
454-2900
142-2462 戸当りゴムD-187-40(白) D-187-40 TPE 40 22 25 18 4 9
142-2467
454-2901

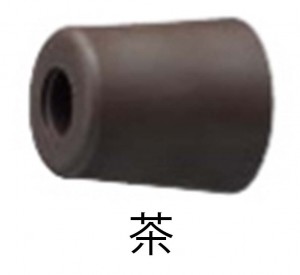

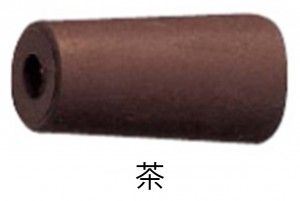

142-2463 戸当りゴムD-187-50(茶) D-187-50 TPE 50 22 26 22 4 9
142-2468
454-2902

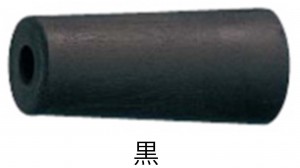

142-2464 戸当りゴムD-187-60(黒) D-187-60 TPE 60 23 27 22 4 9
142-2469
454-2903

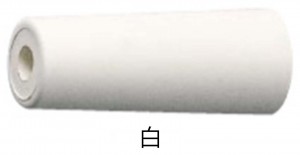

142-2465 戸当りゴムD-187-70(白) D-187-70 TPE 70 23 27 22 4 9
142-2470
454-2904

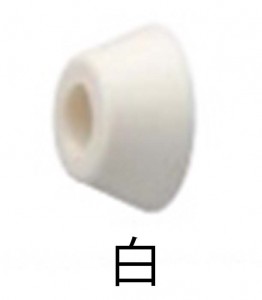

142-2460 戸当りゴムD-188(白) D-188 TPE 10.5 16.5 24 3.5 4 9
400-1672



※TPE・・・熱可塑性エラストマー

CADデータダウンロード

DXF
DWG
JWW
