戸当り
戸当り

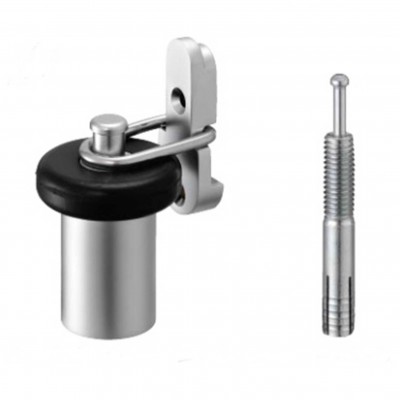

床付け戸当り(フック付) D-800AS、800MAS、800LAS

材質:亜鉛ダイカスト
仕上:サチライトクローム
取付:本体・・・取付アンカー、受け・・ステン+皿小ネジ M4×16 2本

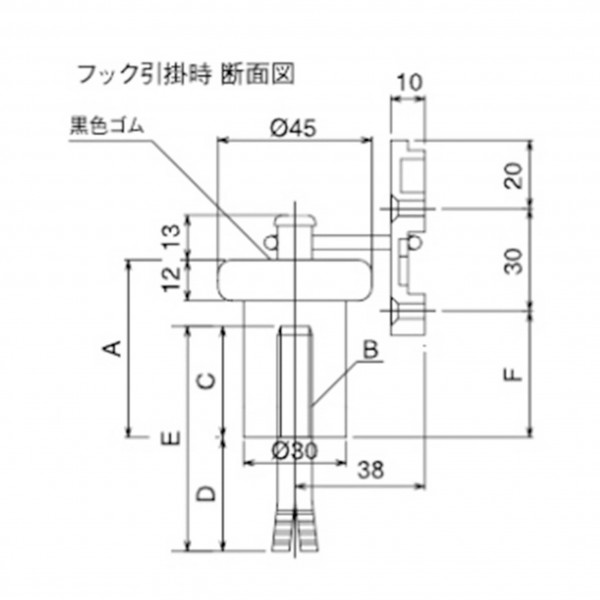

商品コード 品番 仕上 付属品 サイズ(mm)
A B C D E F
454-2765 D-800MAS サチライトクローム アンカーCタイプ 1060 1本 ステン+皿小ネジM4×16 2本 42 M10 25 35 60 27
400-1645 D-800AS サチライトクローム アンカーCタイプ 1060 1本 ステン+皿小ネジM4×16 2本 52 M10 25 35 60 27
454-2766 D-800LAS-70 サチライトクローム アンカーCタイプ 1060 1本 ステン+皿小ネジM4×16 2本 70 M10 25 35 60 55
454-2767 D-800LAS-80 サチライトクローム アンカーCタイプ 1060 1本 ステン+皿小ネジM4×16 2本 80 M10 25 35 60 65
454-2768 D-800LAS-100 サチライトクローム アンカーCタイプ 1260 1本 ステン+皿小ネジM4×16 2本 100 M12 25 35 60 85
454-2769 D-800LAS-120 サチライトクローム アンカーCタイプ 1260 1本 ステン+皿小ネジM4×16 2本 120 M12 25 35 60 105
454-2770 D-800LAS-150 サチライトクローム アンカーCタイプ 1260 1本 ステン+皿小ネジM4×16 2本 150 M12 25 35 60 135

CADデータダウンロード

DXF
DWG
JWW
