KJ面付旗丁番 K-33(A)-102

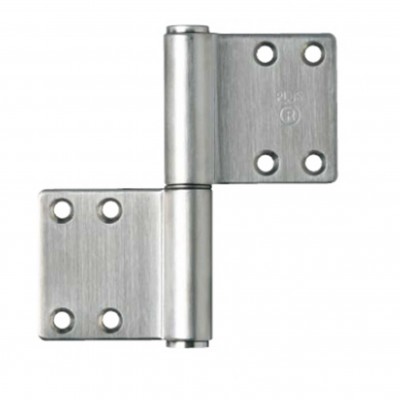

※写真はK-33A-102の右勝手

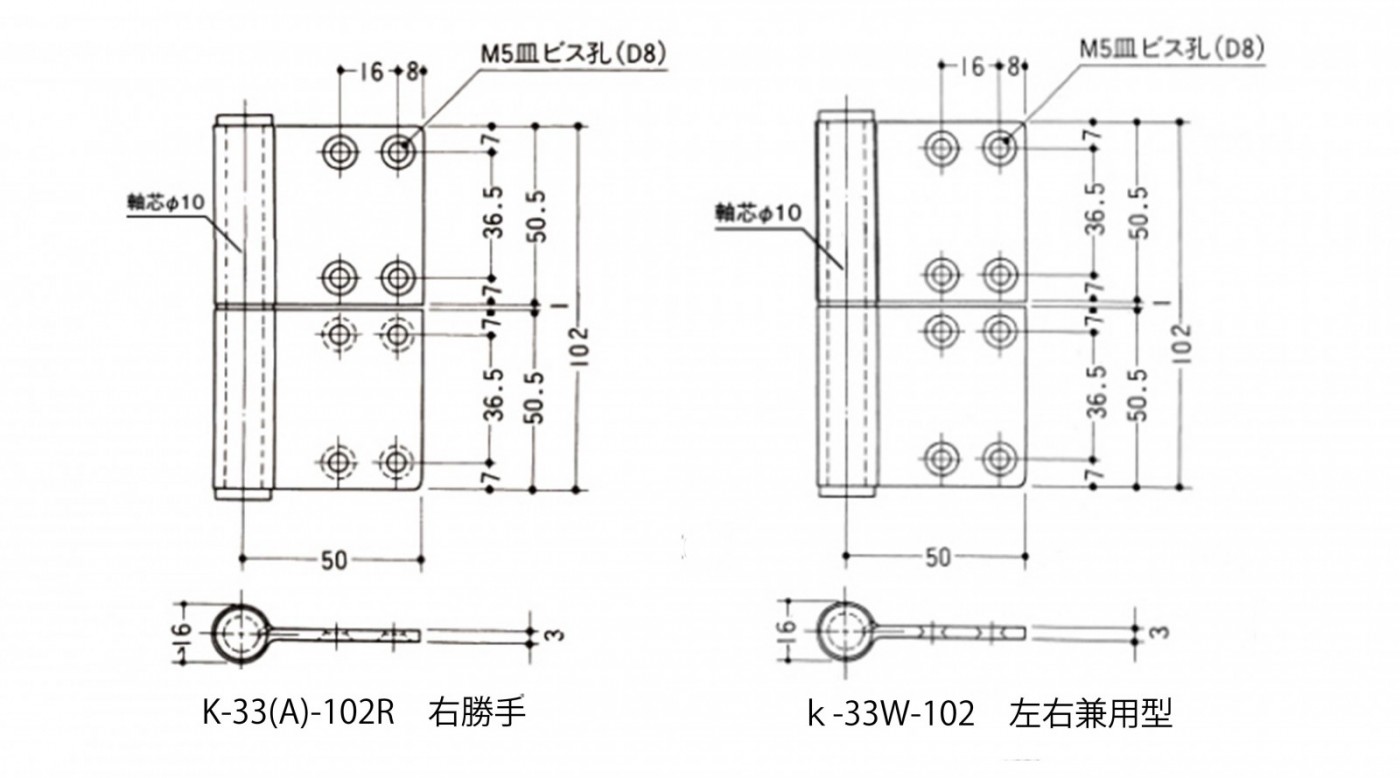

左右勝手タイプ、左右兼用タイプの2種類

左右勝手タイプ

<鉄芯>

商品コード 品番 材質 カラー ネジ穴数
羽根 軸芯
400-1309 K-33-102R SUS304  SS400(ユニクロメッキ) ヘアーライン 8
400-1310 K-33-102L SUS304  SS400(ユニクロメッキ) ヘアーライン 8

<ステンレス芯>

商品コード 品番 材質 カラー ネジ穴数
羽根 軸芯
400-1319 K-33A-102R SUS304 SUS304 ヘアーライン 8
400-1320 K-33A-102L SUS304 SUS304 ヘアーライン 8

左右兼用タイプ

<鉄芯>

商品コード 品番 材質 カラー ネジ穴数
羽根 軸芯
400-1327 K-33W-102 SUS304 SS400(ユニクロメッキ) ヘアーライン 8

※付属品・・・ステン+皿小ネジ M5×10(D=8)

CADデータダウンロード

DXF
DWG
JWW
