KJ面付旗丁番 K-33(A)-127

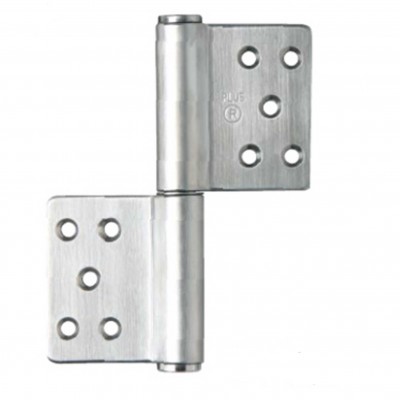

※写真はK-33A-127の右勝手

左右勝手タイプ、左右兼用タイプの2種類

左右勝手タイプ

<鉄芯>

商品コード 品番 材質 カラー ネジ穴数
羽根 軸芯
400-1312 K-33-127R SUS304 SS400(ユニクロメッキ) ヘアーライン 10
400-1314 アンバー
400-1316 金色
400-1311 K-33-127L SUS304 SS400(ユニクロメッキ) ヘアーライン 10
400-1313 アンバー
400-1315 金色

※付属品・・・アンバー、金色仕上げのみステン+皿小ネジM5×10(D=8)付き

<ステンレス芯>

商品コード 品番 材質 カラー ネジ穴数
羽根 軸芯
400-1321 K-33A-127R SUS304 SUS304 ヘアーライン 10
400-1323 鏡面
400-1322 K-33A-127L SUS304 SUS304 ヘアーライン 10
400-1324 鏡面

左右兼用タイプ

<鉄芯>

商品コード 品番 材質 カラー ネジ穴数
羽根 軸芯
400-1328 K-33W-127 SUS304 SS400(ユニクロメッキ) ヘアーライン 10
400-1329 アンバー
400-1330 金色

※付属品・・・ステン+皿小ネジM5×10(D=8)付き

<ステンレス芯>

商品コード 品番 材質 カラー ネジ穴数
羽根 軸芯
400-1331 K-33AW-127 SUS304 SUS304 ヘアーライン 10

※付属品・・・ステン+皿小ネジM5×10(D=8)付き

カラーバリエーション

K-33_カラーバリエーション

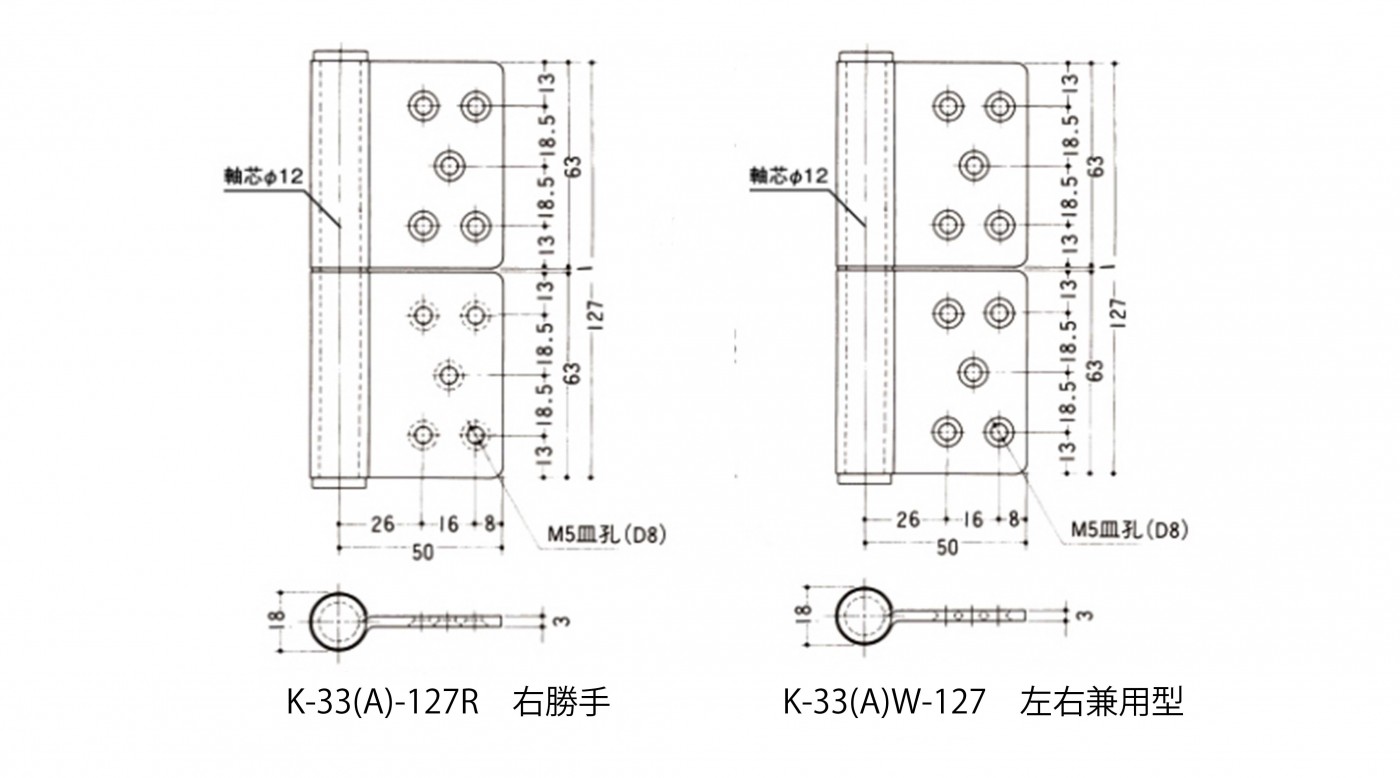

CADデータダウンロード

DXF
DWG
JWW
