※写真はK-30-153Ｒ
材質：SPHC-P/羽根、SS400/軸芯、鉄クロメート/ワッシャ
仕上：生地
材質：SPHC-P/羽根、SS400/軸芯、鉄クロメート/ワッシャ
仕上：生地
| 商品コード | 品番 | サイズ(mm) | |||||
|---|---|---|---|---|---|---|---|
| Ａ | Ｂ | C | D | E（板厚） | G(外径) | ||
| 400-1305 | K-30-153R | 149 | 73 | 3 | 52 | 4.5 | 21.5 |
| 400-1306 | K-30-153L | 149 | 73 | 3 | 52 | 4.5 | 21.5 |
| 400-1303 | K-30-127R | 127 | 62 | 3 | 52 | 4.5 | 21.5 |
| 400-1304 | K-30-127L | 127 | 62 | 3 | 52 | 4.5 | 21.5 |
| 400-1301 | K-30-102R | 102 | 49.5 | 3 | 54 | 4.0 | 20.5 |
| 400-1302 | K-30-102L | 102 | 49.5 | 3 | 54 | 4.0 | 20.5 |
| 400-1299 | K-30-76R | 75 | 36 | 3 | 54 | 3.0 | 18.5 |
| 400-1300 | K-30-76L | 75 | 36 | 3 | 54 | 3.0 | 18.5 |

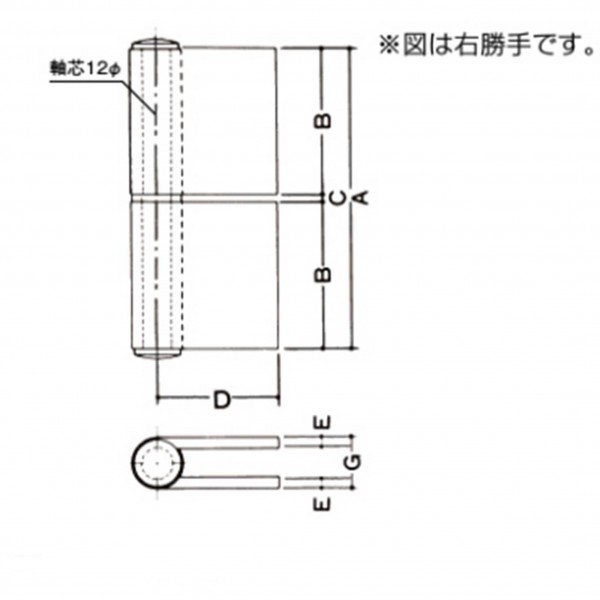

図面
