溶接丁番 K-32-153

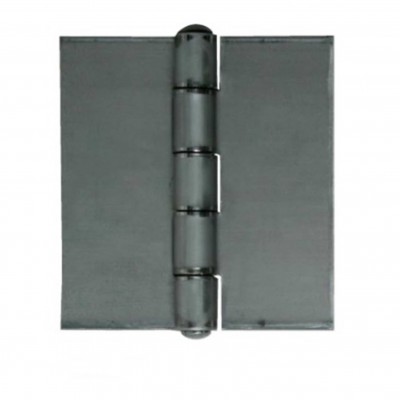

※写真はK-32-153

材質:SPHC-P/羽根、軸芯
仕上:生地

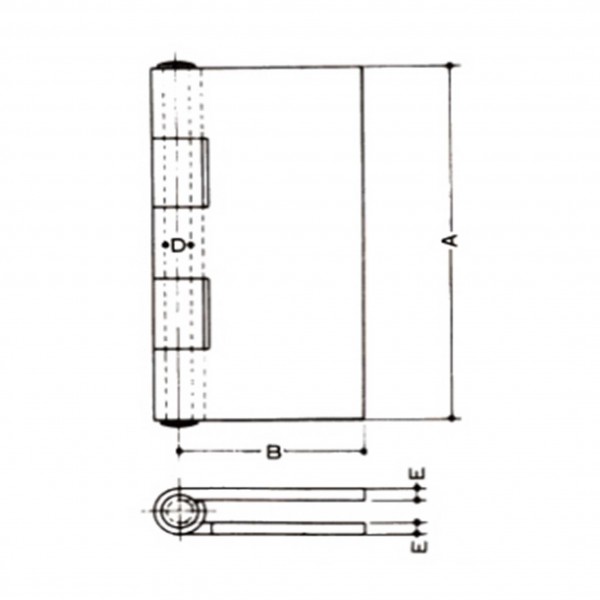

商品コード 品番 サイズ(mm)
D(軸芯) E(板厚)
400-1212 K-32-153 153 71 12 5.0
400-1211 K-32-127 127 62 9.5 4.5
400-1210 K-32-102 102 50 8 4.0
400-1209 K-32-89 89 42.5 7.5 3.8
400-1208 K-32-76 76 36 7 3.5
400-1207 K-32-64 64 31.5 6.2 3.0
400-1206 K-32-51 51 24 5.2 2.6

CADデータダウンロード

DXF
DWG
JWW
