溶接丁番 K-31

※写真はK-31-150

材質:ステンレス(SUS304)/羽根、軸芯
仕上:ヘアーライン

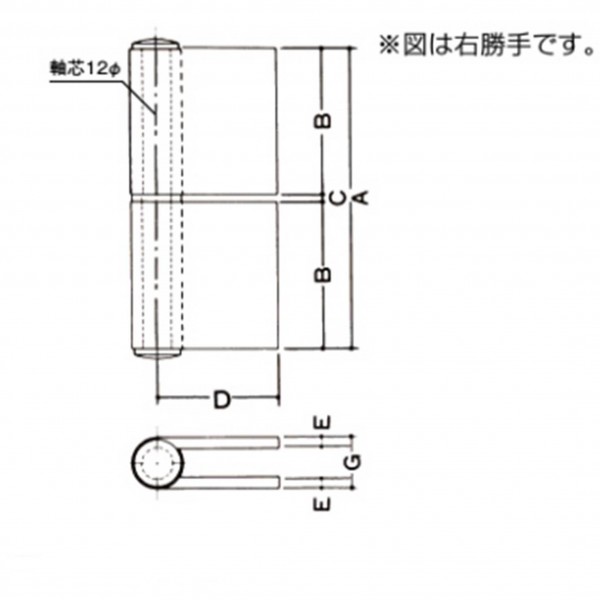

商品コード 品番 サイズ(mm)
D(軸芯) E(板厚)
400-1205 K-31-150 150 60 12 4.0
400-1204 K-31-127 127 60 12 4.0
400-1203 K-31-102 102 50 6 3.0
400-1202 K-31-89 89 42 6 3.0
400-1201 K-31-76 76 36 5 2.5
400-1200 K-31-64 64 31.5 5 2.5
400-1199 K-31-51 51 25 4 2.0

CADデータダウンロード

DXF
DWG
JWW
