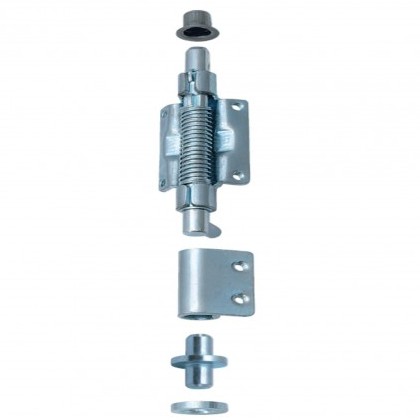

点検口用ピボットヒンジ(ビス止めタイプ) B-401

<製品特徴>
・軸(ツマミ部)を下げた位置で保持する事ができ、扉の脱着が簡単です。
・上枠用座金は溶接なしで取り付けできます。上枠に開けたφ10貫通穴に上枠用座金を叩き込むだけで取り付けできます。
・カラー鋼板など溶接できない扉や塗装後の取り付けに適しています。

用途:点検口扉、ガスガスチャンバー、スチールドア等
対応扉サイズ:W800×H2000
対応扉重量:35kg以下
対応扉厚:25mm~

商品コード 品番 材質 仕上
454-2914 B-401 冷間圧延鋼板(SPCC)+硫黄快削鋼亜鉛メッキ有色クロメート(SUM32) 亜鉛メッキ有色クロメート(三価)

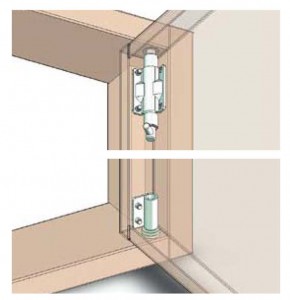

取付参考図

点検口用ピボットヒンジ(ビス止めタイプ) B-401の取付参考図

CADデータダウンロード

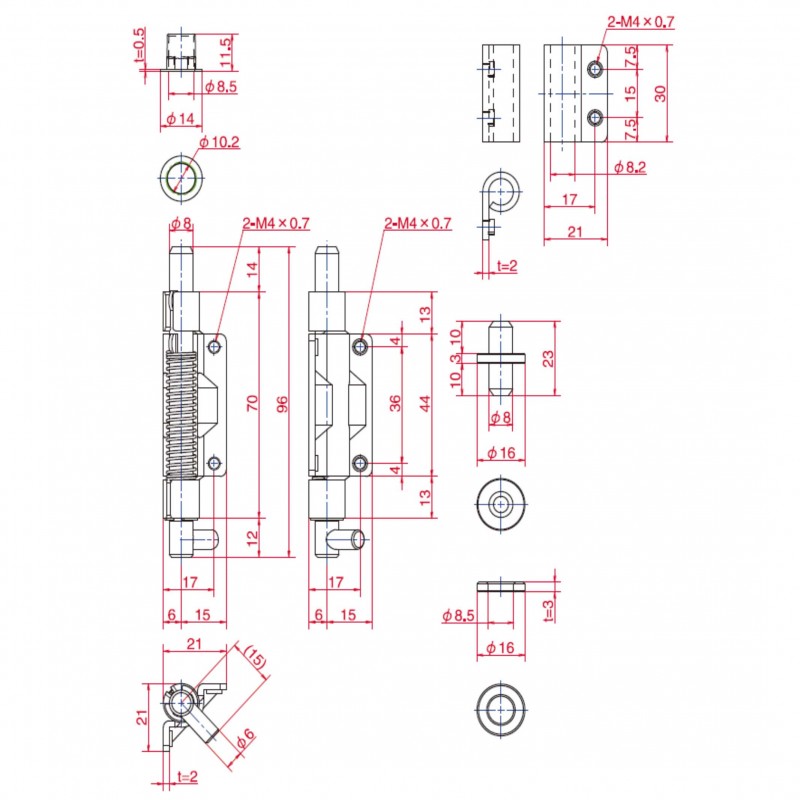

点検口用ピボットヒンジ(ビス止めタイプ) B-401の図面
DXF
DWG
JWW
