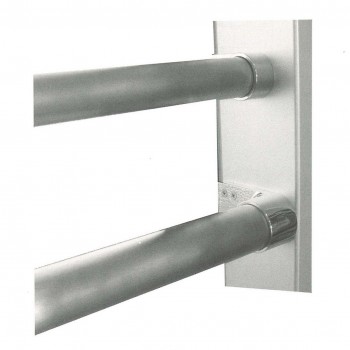

窓からの落下を防止する内部補助手摺。額縁取付タイプ

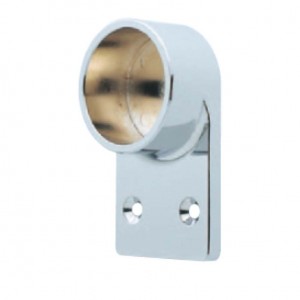

※写真は、補助ブラケット221-473型
※写真は、補助ブラケット221-473型
丸ﾊﾟｲﾌﾟ
単位：mm
| 商品コード | 品番 | 材質 | 仕上 | 規格寸法 φ×Ｔ |
Ｌ寸法 |
|---|---|---|---|---|---|
| 700-0058 | TO-72 | SUS304 | ヘアーライン | φ32×1.5 | 1000以下 |
| 700-0059 | 1500以下 | ||||
| 700-0060 | 2000以下 | ||||
| 700-0061 | 3000以下 | ||||
| 700-0062 | TO-73 | SUS304 | ヘアーライン | φ38×1.5 | 1000以下 |
| 700-0063 | 1500以下 | ||||
| 700-0064 | 2000以下 | ||||
| 700-0065 | 3000以下 |
補助ブラケット ※2種類
＜丸パイプφ32用＞
| 商品コード | 品番 | 材質 | 仕上 |
|---|---|---|---|
| 700-0066 | 221-473 | 真鍮 | クロームメッキ |
＜丸パイプφ38用＞
| 商品コード | 品番 | 材質 | 仕上 |
|---|---|---|---|
| 700-0067 | 221-474 | 真鍮 | クロームメッキ |
ソケットタイプ
＜丸パイプφ32用＞
| 商品コード | 品番 | 材質 | 仕上 | 付属品 |
|---|---|---|---|---|
| 700-0068 | 221-433 | SUS304 | ヘアーライン | SUS十字穴付皿木ネジ 3.1×20 4本 |
＜丸パイプφ38用＞
| 商品コード | 品番 | 材質 | 仕上 | 付属品 |
|---|---|---|---|---|
| 700-0069 | 221-434 | SUS304 | ヘアーライン | SUS十字穴付皿木ネジ 3.1×20 3本 |

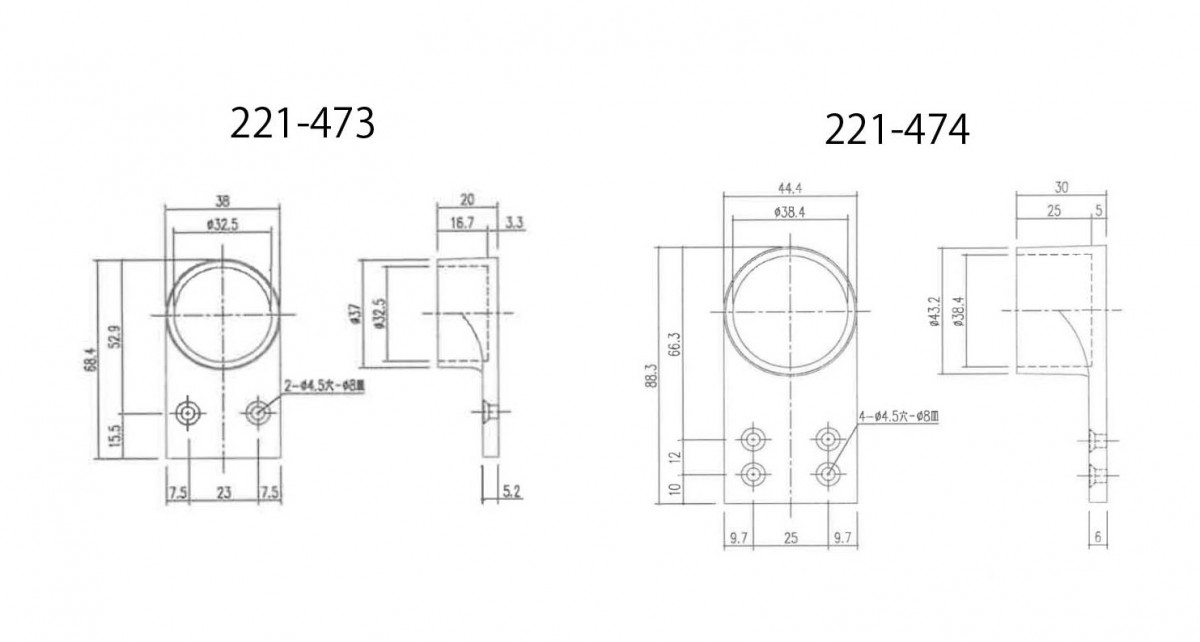

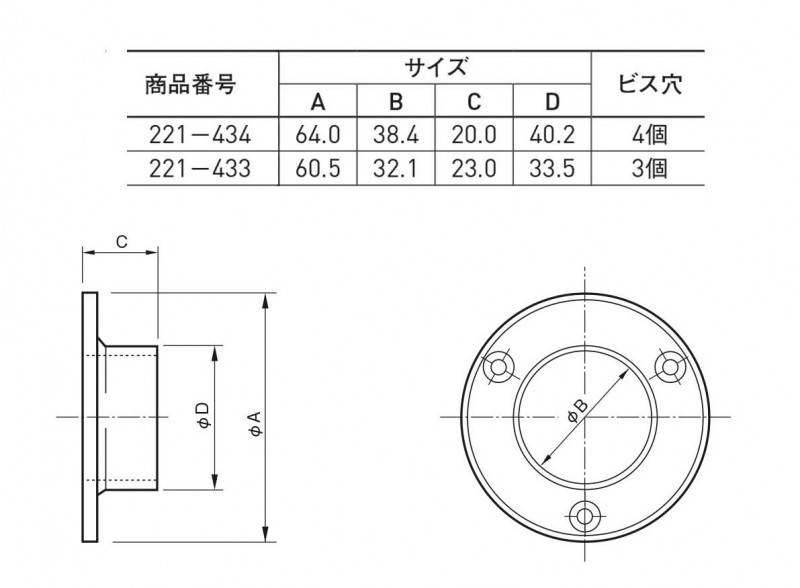

図面
