ゴム・AT材関係
AT材

エアータイトゴム AZシリーズ

EPDM(エチレン・プロピレンゴム)製のソリットゴムとスポンジゴムを一体化させたセミエアータイト材。
※高さ調整機能付き、接着剤不要タイプ

<材質による使用用途の違い>
■スタンダードタイプ(100シリーズ)
EPDMとEPDMスポンジとの二重押し出し品でほとんどのドアのタイト材に使用できるタイプ。

■ハイグレードタイプ(200シリーズ)
スタンダードタイプ(100シリーズ)のスポンジ材の表面に滑りコーティング材を塗布したタイプ。
扉の吊元・上下枠など摩擦のかかる場所での使用に適します。

■ハイグレードタイプ(300シリーズ)
素材をよりハイグレードなシリコーンゴムにしたタイプ。
復元性・耐熱性・耐寒性・耐候性に優れていますので、幅広い温度範囲及び長期使用に適しています。

一般タイプ

AZシリーズ(一般タイプ)_修正

商品コード 断面 商品コード 断面

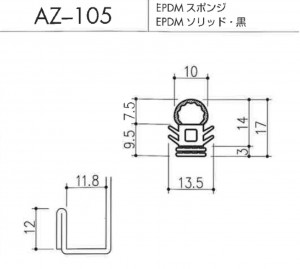

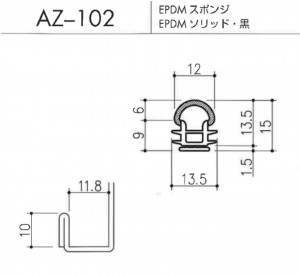

400-6921  AZ-105図 143-1282  AZ-102図

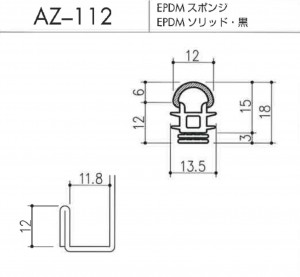

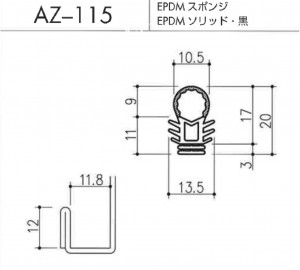

400-7040  AZ-115断面寸法 400-7037  AZ-112断面寸法

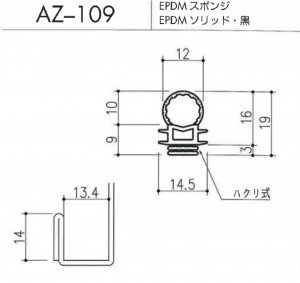

400-7042  AZ-303図 400-6924  AZ-109図

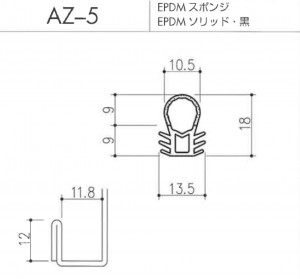

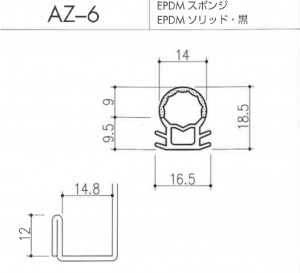

400-6915  AZ-5図 400-6918  AZ-6図

剣タイプ

AZシリーズ(剣タイプ)_修正

商品コード 断面 商品コード 断面
400-
6920

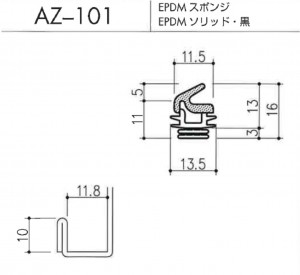

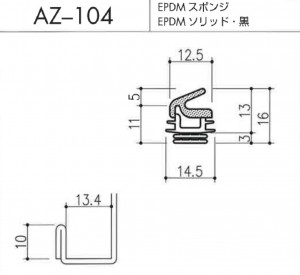

 AZ-104断面寸法 143-1281  AZ-101断面寸法

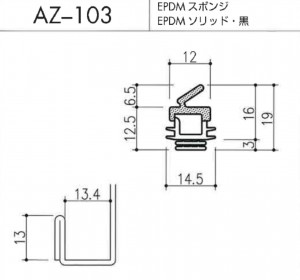

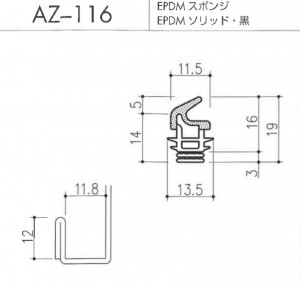

143-1270  AZ-103図 400-7041  AZ-116図

片流れタイプ

AZシリーズ(片流れタイプ)_修正

商品コード 断面 商品コード 断面
400-6928  AZ-301図 400-
6922

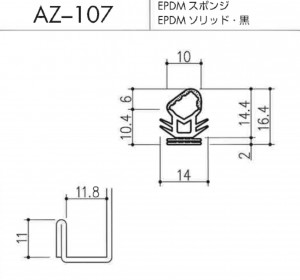

 AZ-107図

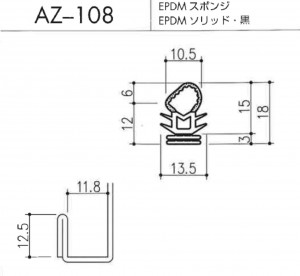

400-6923  AZ-108図

つめ付け対応タイプ

AZシリーズ(つめ付対応タイプ)_修正

商品コード 断面 商品コード 断面

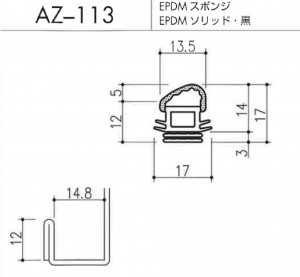

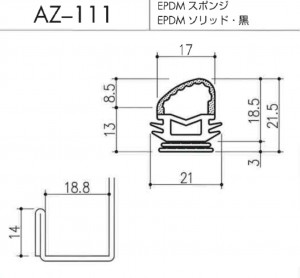

400-7025  AZ-111図 400-7038  AZ-113図

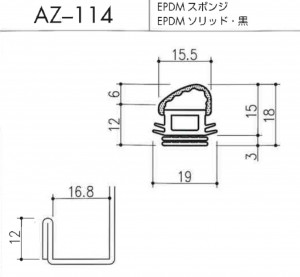

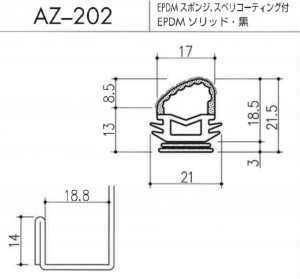

400-6927  AZ-202図 400-7039  AZ-114図
400-6929  AZ-302図

ストッパー付タイプ

AZシリーズ(ストッパー付タイプ)_修正

商品コード 断面 商品コード 断面

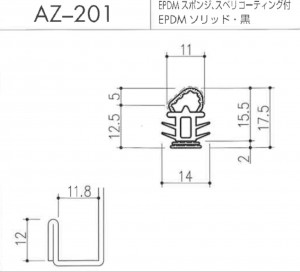

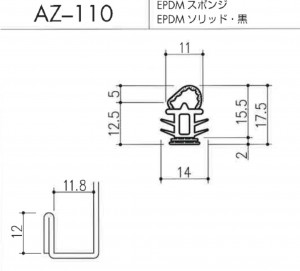

400-6925  AZ-110図 400-6926  AZ-201図

CADデータダウンロード

DXF
DWG
JWW
