面格子アンカー(突き出し・外倒し型)

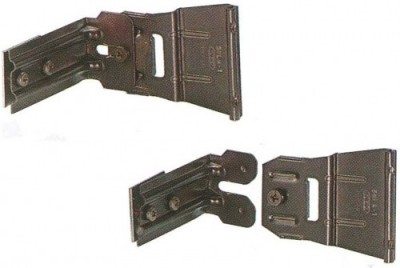

※写真は5WLA型(ブロンズ色)

<製品特徴>
外部より網戸の取り出しが簡単に出来る構造。網戸ネット張替えや掃除などの際には大変便利です。
ドライバー一本で面格子の下部側(上部側)を開くことが出来て、取り出し口の確保ができます。
アンカーの取り外しは簡単には出来ません。

製品一覧

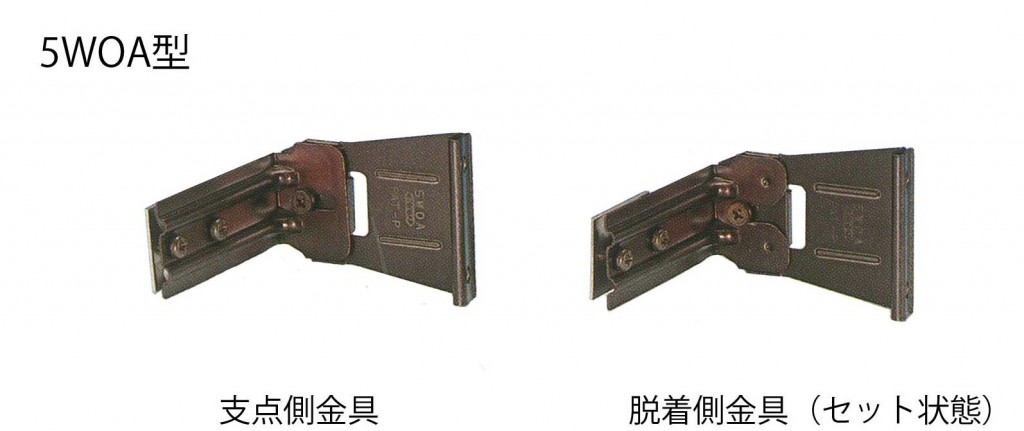

5WOA型 支点側金具、脱着側中具(セット状態)
<取付条件>
横桟用(なお、四方枠(堅枠)用にも接続板変更にて使用可能です)
・アンカー取付チリは15m/m以上必要です。
・見切縁出巾60m/m以内で使用可能です。

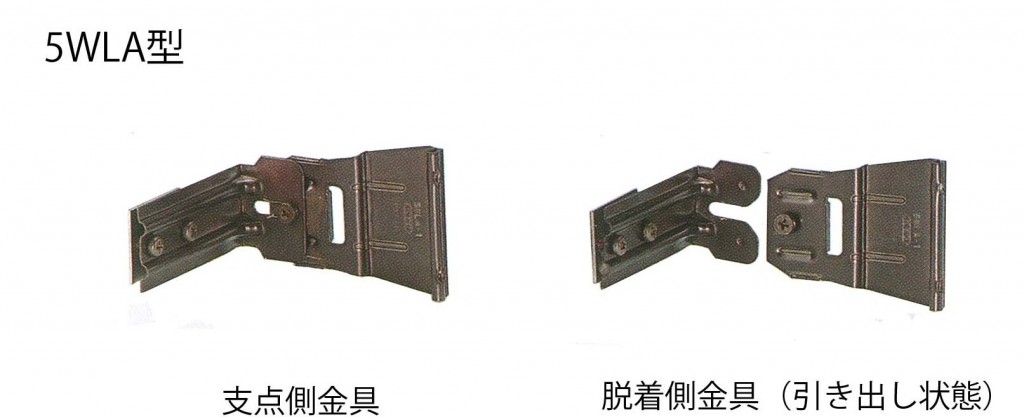

5WLA型 支点側金具、脱着側金具(引き出し状態)
<取付条件>
横桟用(なお、四方枠(堅枠)用にも接続板変更にて使用可能です)
・アンカー取付チリは10m/m以上必要です。
・見切縁出巾に制限はありません。

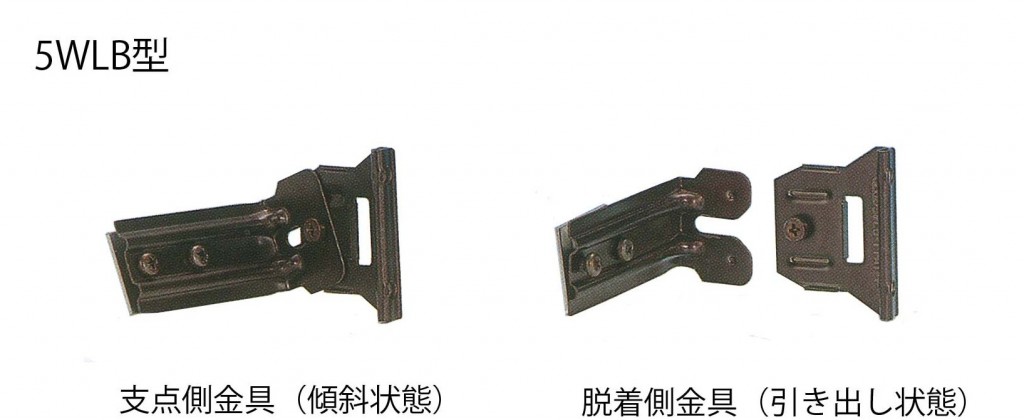

5WLB型 支点側金具(傾斜状態)、脱着側金具(引き出し状態)
<取付条件>
横桟用(なお、四方枠(堅枠)用にも接続板変更にて使用可能です)
・アンカー取付チリは10m/m以上必要です。
・見切縁取付枠には使用できません。

詳細データー

(※)出巾・・・カール中心よりm/m

カール巾と高さ、網戸用開口の寸法

商品
コード
品番 出巾(※) 適用
アルミ板厚
材料
板厚
傾斜
角度
カール巾
(G)
カール
高(H)
網戸用
開口(N)
323-5055 5WOA型 77 0.8~2.0 シルバー 保持板1.2
接続板1.0
15° 5.0 12.0 42.5
323-5056 ブロンズ
323-5057 ブラック
323-5058 5WLA型 76 0.8~1.8 シルバー 保持板1.2
接続板1.0
15° 5.0 10.0 31.0
323-5059 ブロンズ
323-5060 ブラック
323-5062 5WLB型 50 0.8~1.8 シルバー 保持板1.2
接続板1.0
15° 5.0 10.0 12.5
323-5063 ブロンズ
323-5064 ブラック

※上記は全て、住宅用・ビル非乙防・乙防用の3種兼用品です(堅枠に枠固定ビス打ちを要します)。
※取付に際しては「施工取扱書」を参照ください(アンカーセット袋に同封)。
※取付製品によって接続板の種類が異なります(打ち合わせ部品)。



作動略図

突き出し 外倒し

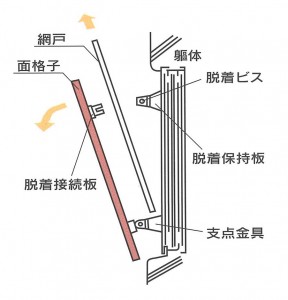

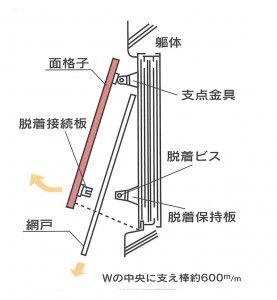

 作動略図(突き出し)  作動略図(外倒し)

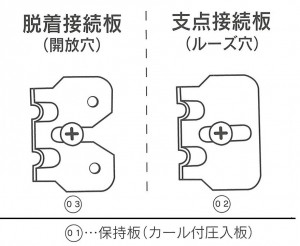

傾斜時開口(突出し15°の場合) 脱着接続板・支店接続板 略図

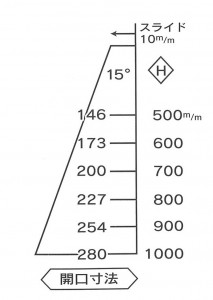

傾斜時の開口寸法 接続板図面



保持部(カール部)形状

L型 O型 N型 S型 他型
5WLA型、5WLB型 5WOA型 オーダー オーダー オーダー
保持部形状(L型カール)  保持部形状(O型カール)  保持部形状(N型カール)  保持部形状(S型カール)

 打合せにて

※サッシ堅枠形状にあったカール形状を選択ください。
※堅枠形状・アンカーのカール形状によって圧入力・チャッキング能力に若干の違いが生じます。
※L・O型カール形状以外については、別途打ち合わせが必要となります。


着色仕様

シルバー ブラック ステンカラー ブラウン グレー ホワイト ブロンズ
クリアー塗装 焼付塗装 焼付塗装 焼付塗装 焼付塗装 焼付塗装 焼付塗装


CADデータダウンロード

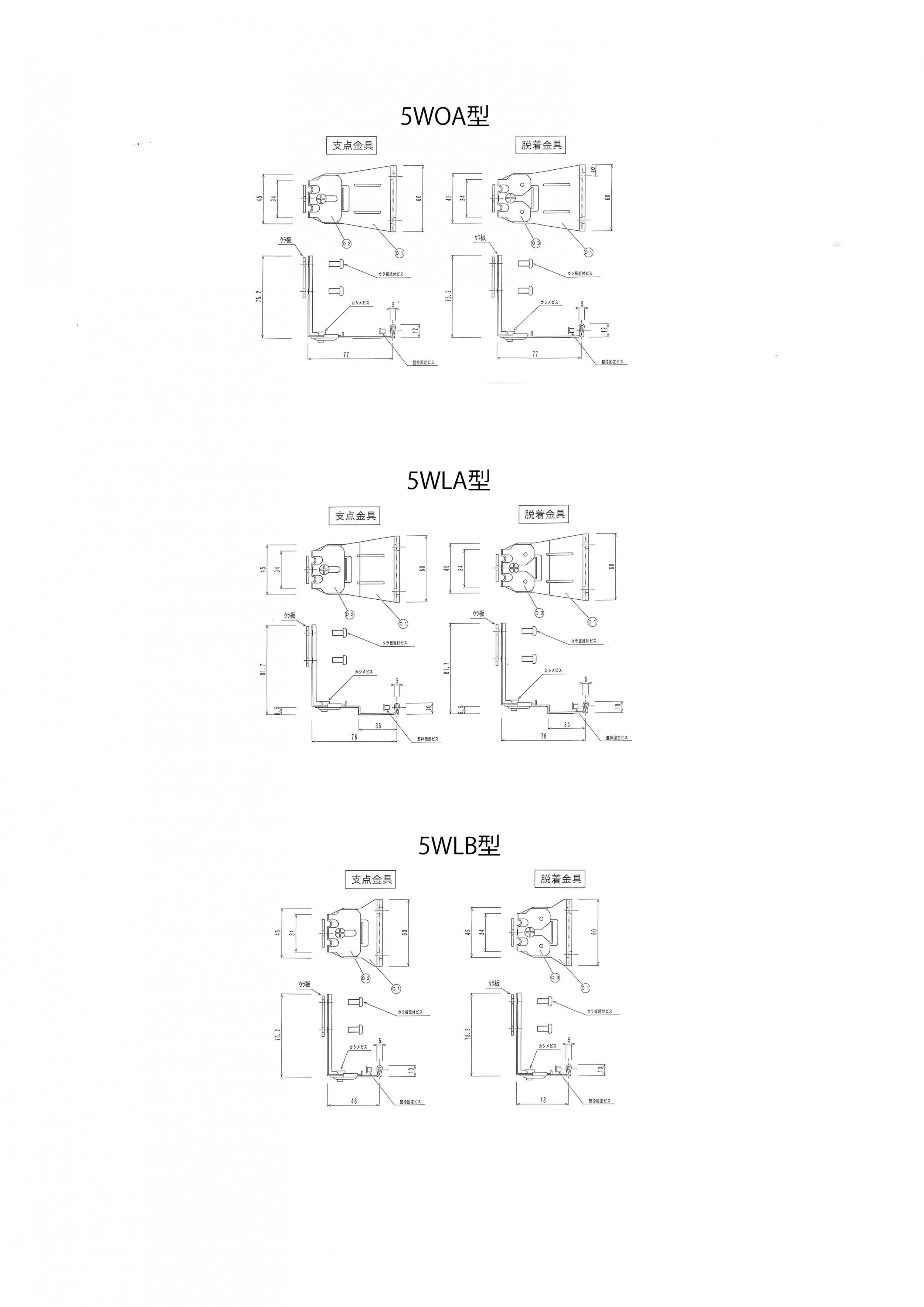

面格子アンカー(突き出し・外倒し型)の図面
DXF
DWG
JWW
