面格子アンカー
面格子アンカー

面格子アンカー(四方枠用)

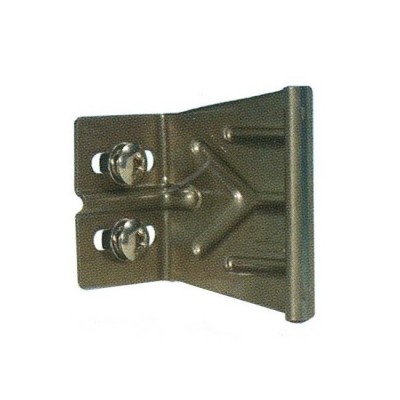

※写真は、5WL-T型(ブロンズ色)

<製品特徴>
サッシ堅枠(チリ)に打ち込むだけの軽作業で、面格子・その他装飾製品の取り付けができます。
※四方枠・堅枠・クロス格子用に対応できます。

面倒な躯体との取り合い・アンカー取付場所を探さなくても済み、新築・既存窓枠にも取り付けられ工期を大幅に短縮できます。
取付工具は、ハンマー・ドライバーで室内側・外側のどちらでも行えます(樹脂ハンマーをご使用ください)。
ビス不要のため、ビス穴からの壁面ひび割れ・水の浸透等の心配はご無用です。


(※)出巾・・・カール中心よりm/m
(※)W寸法制限・・・H=1400m/m時のH寸法

カール巾と高さ、網戸用開口の寸法

商品
コード
品番  出巾(※) 適用
アルミ板厚
乙防 材料
板厚
カール巾
(G)
カール高
(H)
網戸用
開口(N)
W寸法
制限(※)
323-5105 5WL-T型
内曲タイプ 両ツメ付5WL-T
51 0.8~1.2 シルバー 1.2 4.5 9.5
(10.0)
35 2000
323-5106 ブラック
323-5107 ステンカラー
323-5108 ブラウン
323-5114 5WL-TO型
内曲タイプ 片ツメ付5WL-TO
51 1.5~2.0 乙防 シルバー 1.2 5.0 9.5 35 2000
323-5115 ブラック
323-5116 ステンカラー
323-5153 5WL-TOU型
外曲タイプ 片ツメ付5WL-TOU
51 1.5~2.0 乙防 シルバー 1.2 5.0 9.5 ~ 2000
323-5154 ブラック
323-5155 ステンカラー
454-3064 5WL-TU2型
外曲タイプ 両ツメ付5WL-TU2
51 0.8~1.2 シルバー 1.2 4.5 9.5(10.0) ~ 2000
454-3065 ブラック
454-3066 ステンカラー
454-3067 ブラウン
454-3068 グレー
454-3069 ホワイト

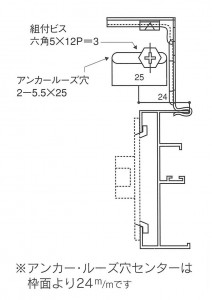

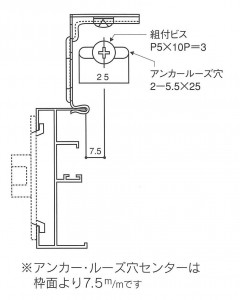

内曲げタイプ(5WL-T、5WL-TO) 外曲げタイプ(5WL-TU、5WL-TOU、5WL-TU2)
 四方枠用_内曲げ図  四方枠用_外曲げ図

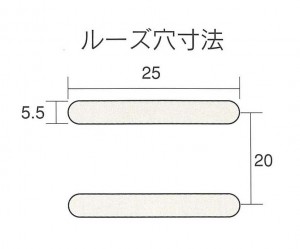

ルーズ穴寸法

保持部(カール部)形状

L型 O型 N型 S型 他型
5WL-T型、5WL-TO型、5WL-TU型、5WL-TU2型、5WL-TOU型 オーダー オーダー オーダー オーダー
保持部形状(L型カール)  保持部形状(O型カール)  保持部形状(N型カール)  保持部形状(S型カール)

 打合せにて

※サッシ堅枠形状にあったカール形状を選択ください。
※堅枠形状・アンカーのカール形状によって圧入力・チャッキング能力に若干の違いが生じます。
※L・O型カール形状以外については、別途打ち合わせが必要となります。


着色仕様

シルバー ブラック ステンカラー ブラウン グレー ホワイト ブロンズ
クリアー塗装 焼付塗装 焼付塗装 焼付塗装 焼付塗装 焼付塗装 焼付塗装

CADデータダウンロード

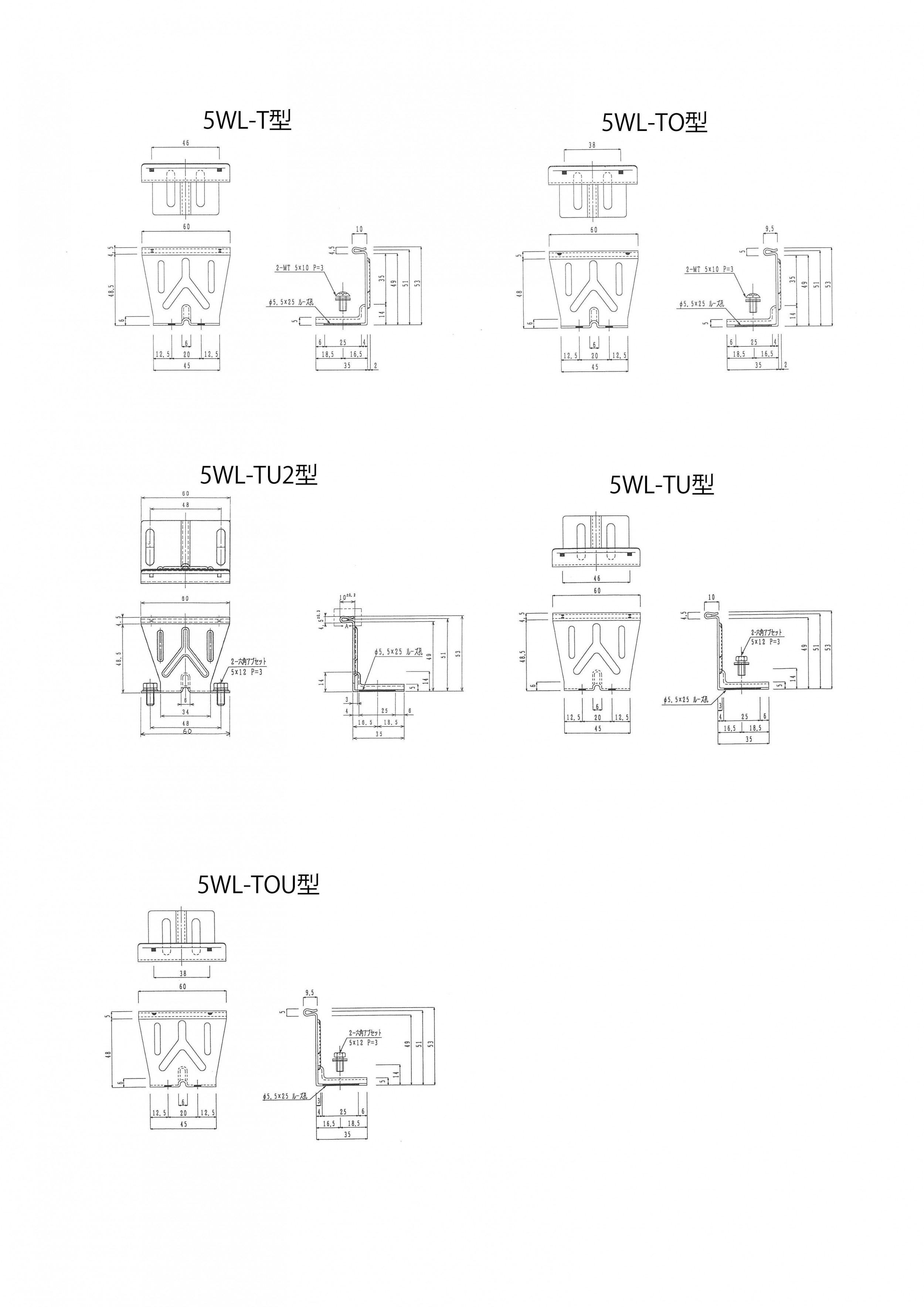

面格子アンカー(四方枠用)の図面
DXF
DWG
JWW
