面格子アンカー
面格子アンカー

面格子アンカー(横桟用)

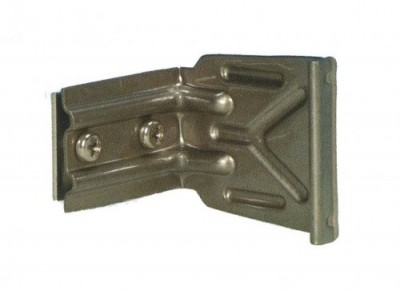

※写真は、3WL-3型(ブロンズ色)

<製品特徴>
サッシ堅枠(チリ)に打ち込むだけの軽作業で、面格子・その他装飾製品の取り付けができます。
面倒な躯体との取り合い・アンカー取付場所を探さなくても済み、新築・既存窓枠にも取り付けられ工期を大幅に短縮できます。
取付工具は、ハンマー・ドライバーで室内側・外側のどちらでも行えます(樹脂ハンマーをご使用ください)。
ビス不要のため、ビス穴からの壁面ひび割れ・水の浸透等の心配はご無用です。

機種一覧



(※)出巾・・・カール中心よりm/m
(※)W寸法制限・・・H=1400m/m時のW寸法

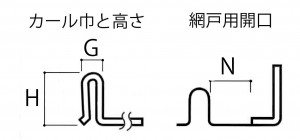

カール幅と高さ、網戸用開口の寸法

商品
コード
品番 出巾(※) 適用
アルミ板厚
乙防
区分
材料
板厚
カール巾
(G)
カール
高(H)
網戸用
開口(N)
W寸法
制限(※)
323-5117 3WL-3型
片ツメ付3WL-3型
55 0.8~1.2 シルバー 1.0 4.0 9.5
(10.0)
32 2720
323-5118 ブラック
323-5119 ステンカラー
323-5120 ブラウン
323-5127 グレー
323-5128 ホワイト
323-5129 5WL-2型
片ツメ付5WL-2型
76 0.8~1.2 シルバー 1.2 4.5 9.5
(10.0)
34 2720
323-5131 ブラック
323-5132 ステンカラー
323-5130 ブラウン
323-5133 グレー
323-5134 ホワイト
323-5121 5WO-4型
片ツメ付5WO-4型
48.5 1.5~2.0 乙防 シルバー 1.2 5.0 12.0 32 2020
323-5122 ブラック
323-5123 ステンカラー
323-5144 8WL型
片ツメ付8WL型
30 0.8~1.2 シルバー 1.0 4.0 9.5
(10.0)
17 2020
323-5146 ブラック
323-5147 ステンカラー
323-5145 ブラウン
323-5148 グレー
323-5149 ホワイト
323-5049 8WO型
片ツメ付8WO
26 1.5~2.0 シルバー 1.2 4.5 12.0 13 2720
323-5051 ブラック
323-5093 ステンカラー

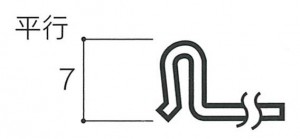

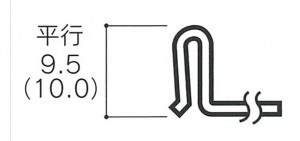

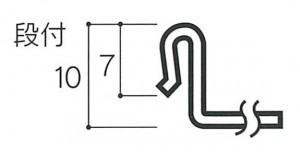

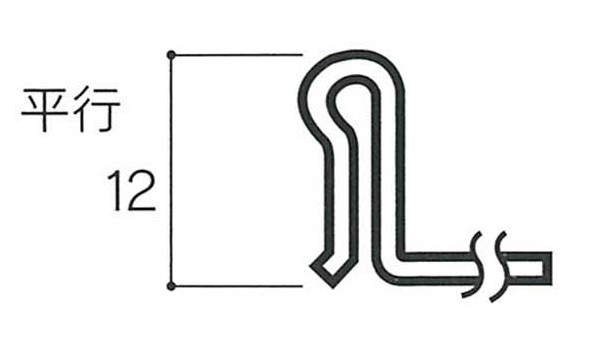

保持部(カール部)形状

L型 O型 N型 S型 他型
3WL-3型、5WL-2型、8WL型 5WO-4型、8WO型 オーダー オーダー オーダー
保持部形状(L型カール)  保持部形状(O型カール)  保持部形状(N型カール)  保持部形状(S型カール)

 打合せにて

※サッシ堅枠形状にあったカール形状を選択ください。
※堅枠形状・アンカーのカール形状によって圧入力・チャッキング能力に若干の違いが生じます。
※N・S型カール形状で製作可能品は3W型のみです(他機種は金型製作が必要です)。


着色仕様

シルバー ブラック ステンカラー ブラウン グレー ホワイト ブロンズ
クリアー塗装 焼付塗装 焼付塗装 焼付塗装 焼付塗装 焼付塗装 焼付塗装

CADデータダウンロード

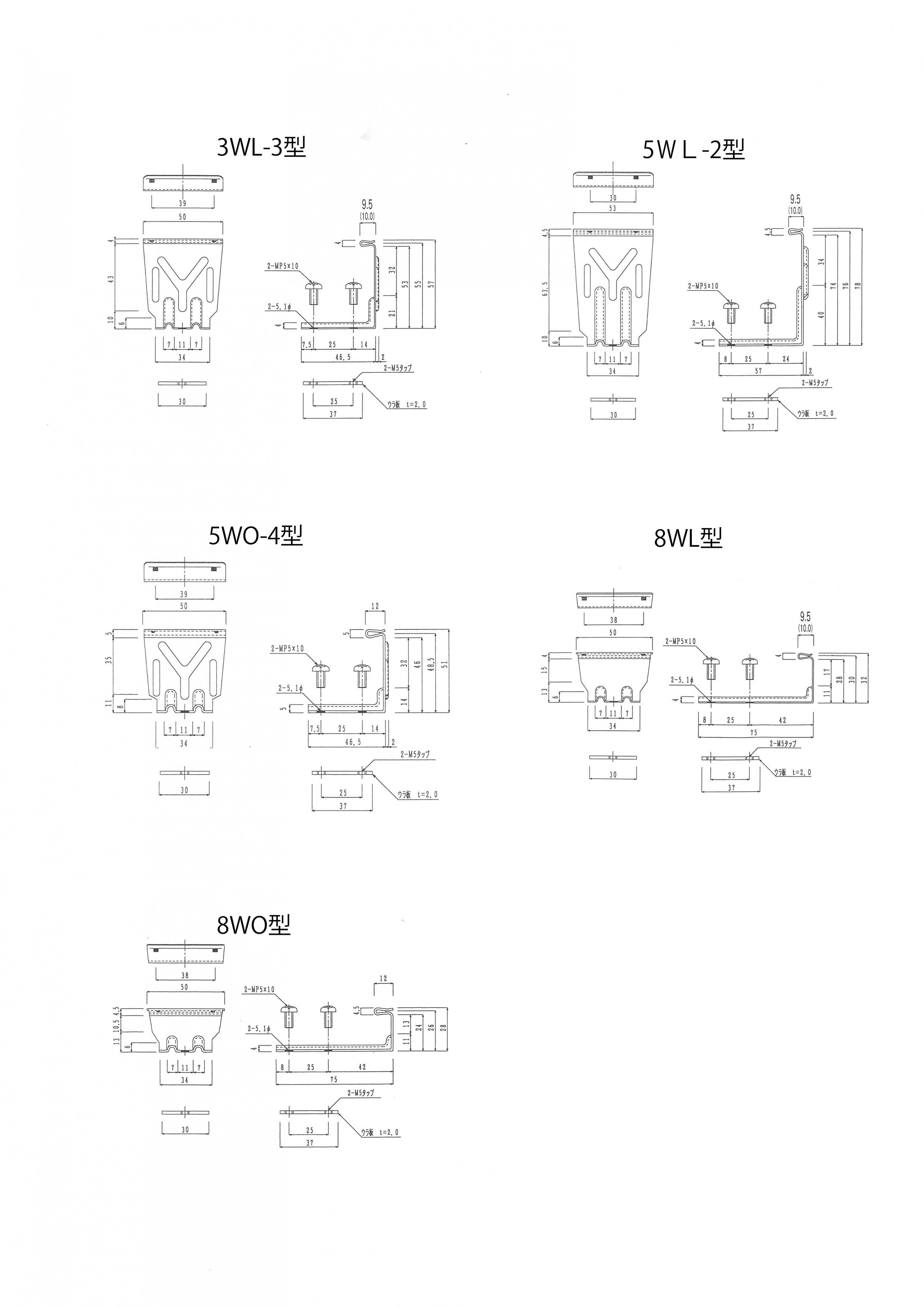

面格子アンカー(横桟用)の図面
DXF
DWG
JWW
