平面ハンドル

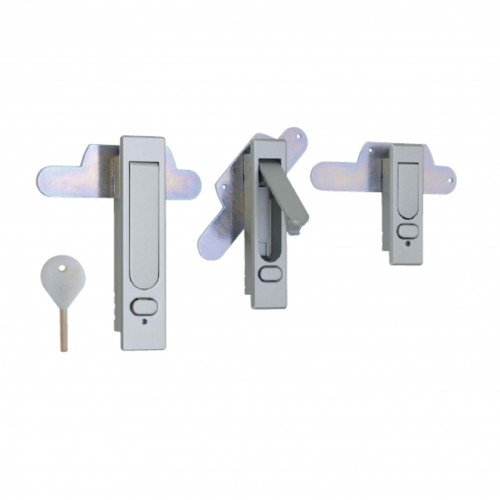

平面ハンドル PH-74シリーズ

<製品特徴>
・左右兼用型です。
・取手の先端が丸く、突出時に他を傷つけないデザインです。
・塗装液の浸入を防ぐ構造です。
・PH-27N と取り付けに互換性があります。
・専用止金が付属しています。
・非常解錠装置付は#2 サイズのみです。
・左右勝手の変更は止金を反転させてください。

PH-74NE-2、PH-74NAE-2 は裏側からの非常解錠装置付きです。
施錠状態でも裏側からワンタッチ
で開くことができます。

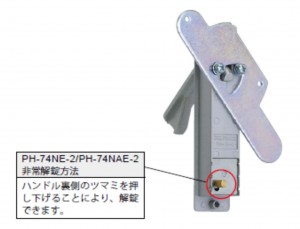

非常解除方法 PH-74NE、 PH-74NAE-2



商品コード 品番 品名 材質 仕上 備考
142-8413 PH-74N-1 平面ハンドル鍵付 亜鉛ダイカスト(ZDC) サテンクローム色塗装仕上 鍵は六角形状です。
鍵は1本付属しています。
400-7314 PH-74N-2
400-7315 PH-74N-3
142-8414 PH-74NA-1 平面ハンドル鍵なし
304-5131 PH-74NA-2
304-5132 PH-74NA-3
454-2946 PH-74NE-2 平面ハンドル鍵付
(非常解錠装置付)
鍵は六角形状です。
鍵は1本付属しています。
454-2947 PH-74NAE-2 平面ハンドル鍵なし
(非常解錠装置付)

CADデータダウンロード

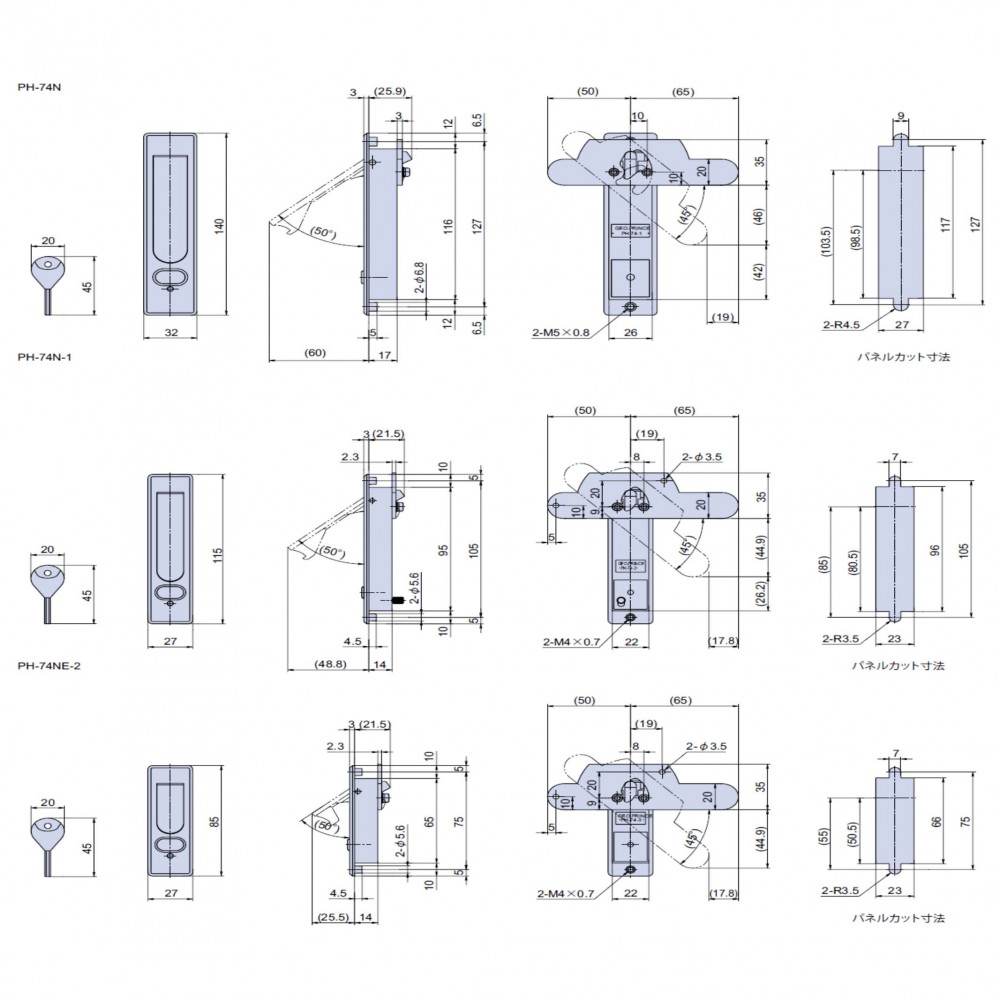

平面ハンドル PH-74シリーズの図面
DXF
DWG
JWW
