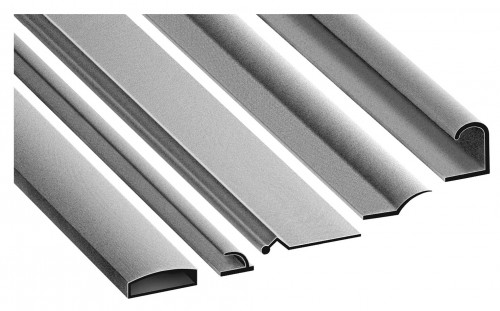

ピンチブロック(内装専用気密材)

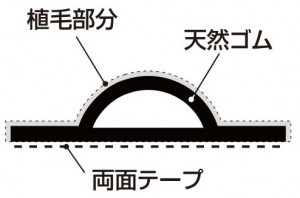

内装建具専用の気密材。NRゴムにレーヨン繊維を植毛した製品です。

<製品特徴>
・細かい繊維が緩衡効果を生みます。
・摩擦抵抗を緩和します。
・形状保持力の高い薄く成形されたゴムが扉のソリにも追従し気密性を高めます。
・ビロードのような感触、意匠的な高級感を損ないません。
・粘着性に優れた両面テープを使用しています。

<ご使用の目的>
・室内建具の気密
・引戸の戸先の安全配慮
・建具の閉時の衝撃音の緩和

ピンチブロックの形状・規格一覧

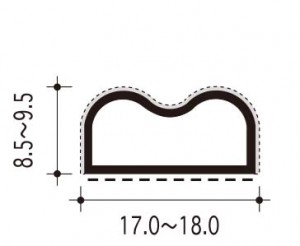

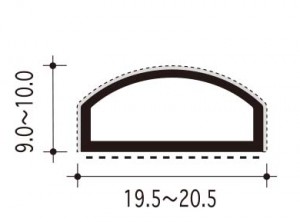

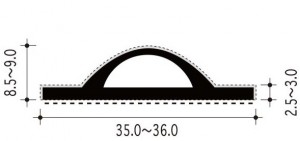

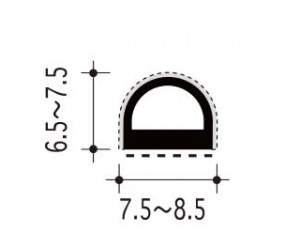

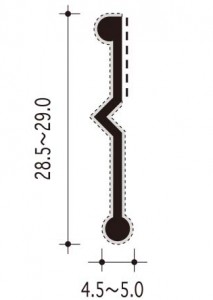

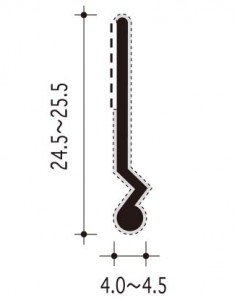

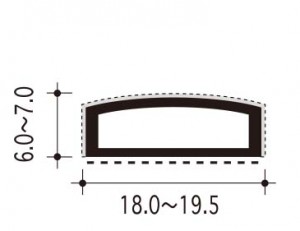

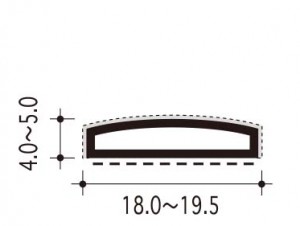

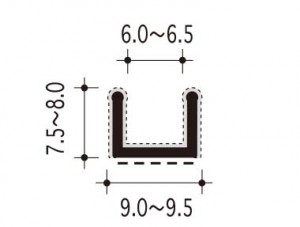

断面形状

規格寸法(単位)・・・mm

品番 形状 規格寸法 品番 形状 規格寸法

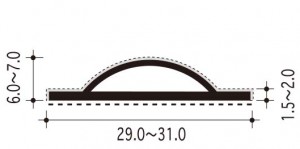

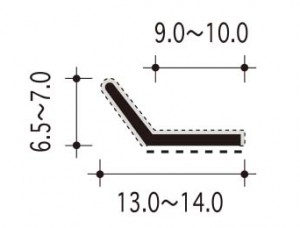

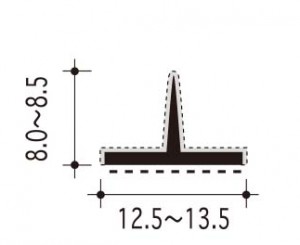

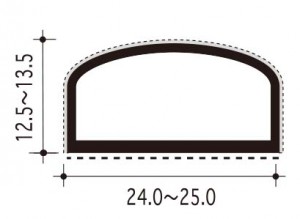

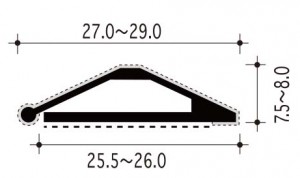

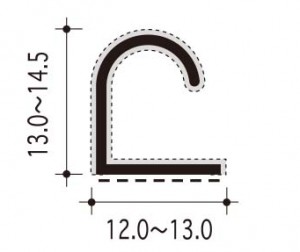

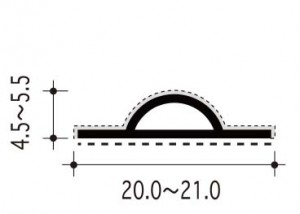

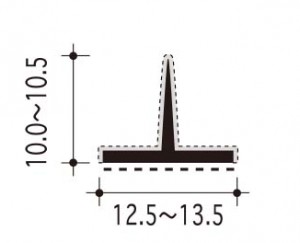

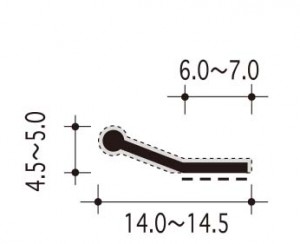

#7-D  #7-Dの断面、寸法 2000 #7-E  #7-Eの断面、寸法 2000
2200
2400
グレー
グレー

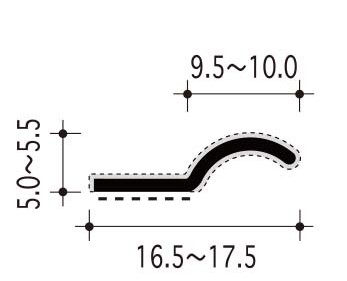

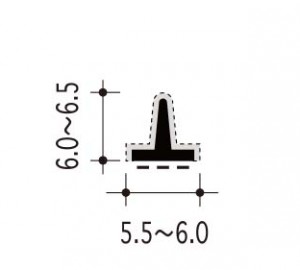

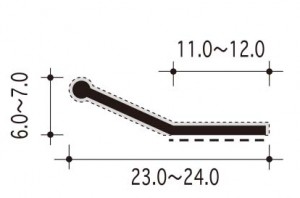

#7-M  #7-Mの断面、寸法 2000 #7-P  #7-Pの断面、寸法 2000
2200
グレー
グレー

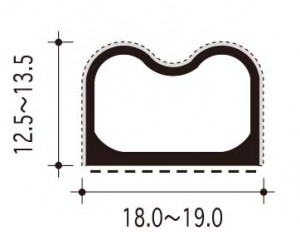

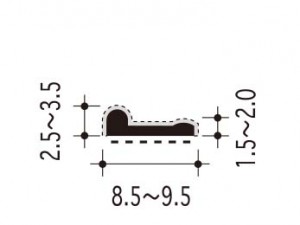

#7-R  #7-rの断面、寸法 2000 #7-T  #7-tの断面、寸法 2000
2200
2400
グレー
グレー

#7-U  #7-Uの断面、寸法 2000 #12-A  #12-Aの断面、寸法 2000
2200
グレー
グレー
#12-B  #12-Bの断面、寸法 2000 #12-M  #12-Mの断面、寸法 2000
2200
2500
グレー
グレー
#12-P  #12-Pの断面、寸法 2000
2200
2500
#12-S  #12-Sの断面、寸法 2000
2200
グレー
グレー

#25-B  #25-Bの断面、寸法 2000
2200
2400
#25-M  #25-Mの断面、寸法 2000
2200
グレー

グレー
#25-T  #25-Tの断面、寸法 2000 #25-T-1  #25-T-1の断面、寸法 2000
グレー
グレー
#26-A #26-Aの断面、寸法 2000
2500
#26-B  #26-Bの断面、寸法 2000
2500
グレー
グレー
#26-B-1  #26-B-1の断面、寸法 2000 #26-C  #26-Cの断面、寸法 2000
2500
グレー
グレー
#26-K #26-Kの断面、寸法 2000
2400
#26-K-1 #26-k-1の断面、寸法 2000
グレー
グレー
#28-P #28-Pの断面、寸法 2000 #31-D #31-Dの断面、寸法 2000
グレー
グレー

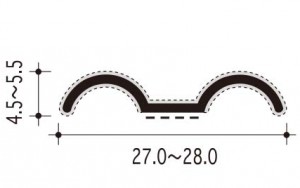

#33-B  #33-Bの断面、寸法 2000 #38-C #38-Cの断面、寸法 2000
2300
グレー
グレー
#38-E #38-Eの断面、寸法 2000
2300
#38-F #38-Fの断面、寸法 2000
グレー

グレー
#38-P #38-Pの断面、寸法



2000 #38-T #38-Tの断面、寸法 2000
グレー
グレー

※ピンチブロックの型式・定尺等予告なく変更となることがありますのでご了承ください。

ピンチブロック用の押え金物①

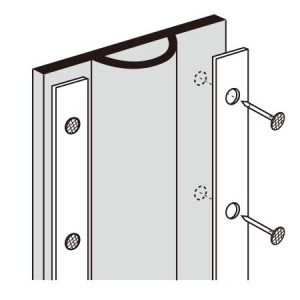

押え金物①の取付図次の形状に関しては、押え金物を両側に使用してください。

#12-B、#12-BS、#12-M、#12-MS、#12-P、#12-PS、

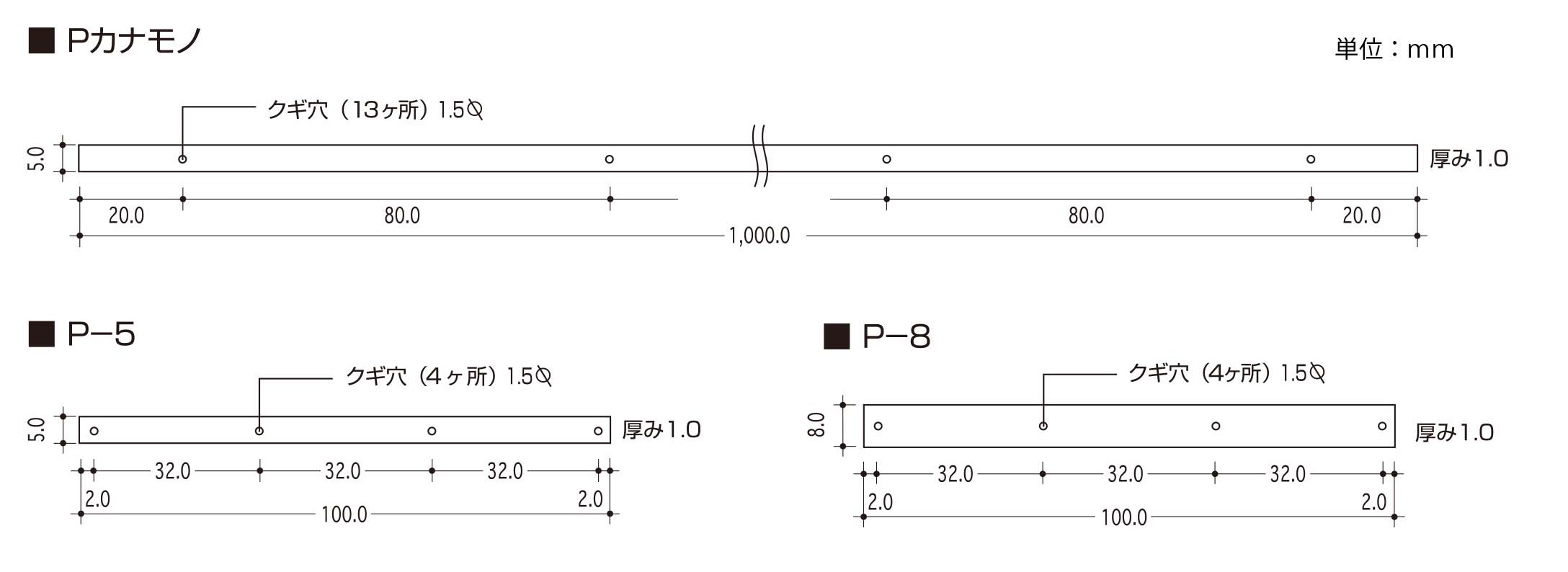

#12-PA、#25-TS、#25-t、#25-t-1S、#25-T-1押え金物①の寸法

商品コード 品番 規格寸法
(mm)
材質 付属品
700-0094 Pカナモノ 1,000
(片面)
アルミ材
※裏面の塗装処理方法は
それぞれ異なります。
釘(平頭)
色:茶・グレー・白
からお選びください。
700-0095 P-5 100
700-0096 P-8 100

ピンチブロック用の押え金物②

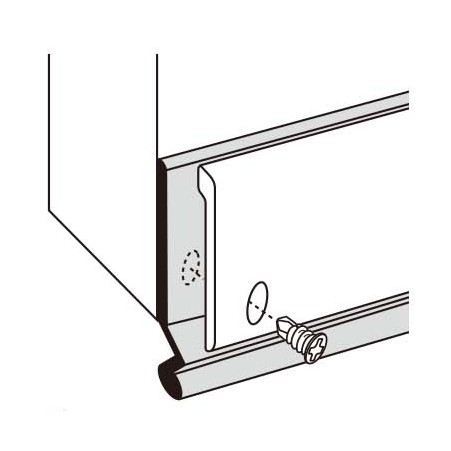

押え金物②の取付図#38-P(S)、#38-C(S)用の押え金物

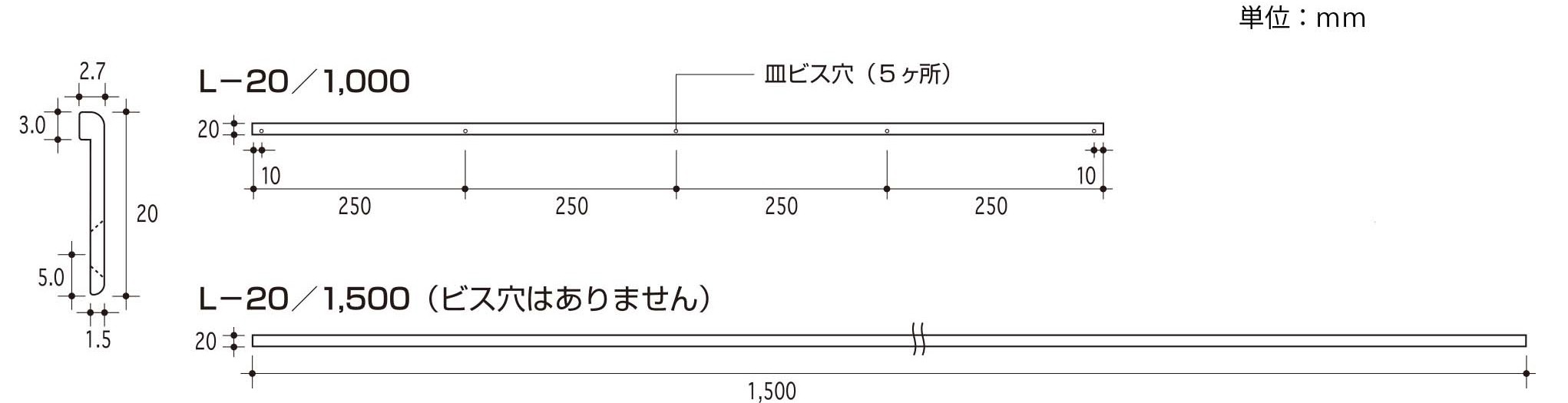

押え金物②の寸法

商品コード 品番 規格寸法
(mm)
材質 付属品
454-2944 L-20/1000 1,000 シルバー アルミ材
(アルマイト処理:クリア塗装)
ビス5本 Dネジ6・4×10
454-2945 L-20/1500 1,500 なし
