換気商品
レジスターガラリ

レジスターガラリ UK-RGBシリーズ

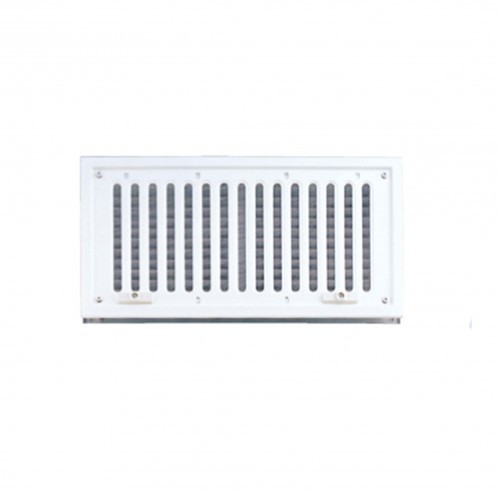

※写真はUK-RGB 2040-Wのレジスター面

<製品特徴>
アルミサッシの普及により機密性が高まった現在、多発している酸欠事故を未然に防ぐため、台所や浴室のほか勝手口などのパネルドア用に設計。

防虫網(グラスファイバー製)と細長の空気孔が最大量の換気を損なうことなく、鳥類や爬虫類の侵入を防ぎます。

オールステンレス製でサビにくく、長年にわたり内、外装の美観を損なう心配がありません。

フラッシュドア用ガイドビスは、別売りです。

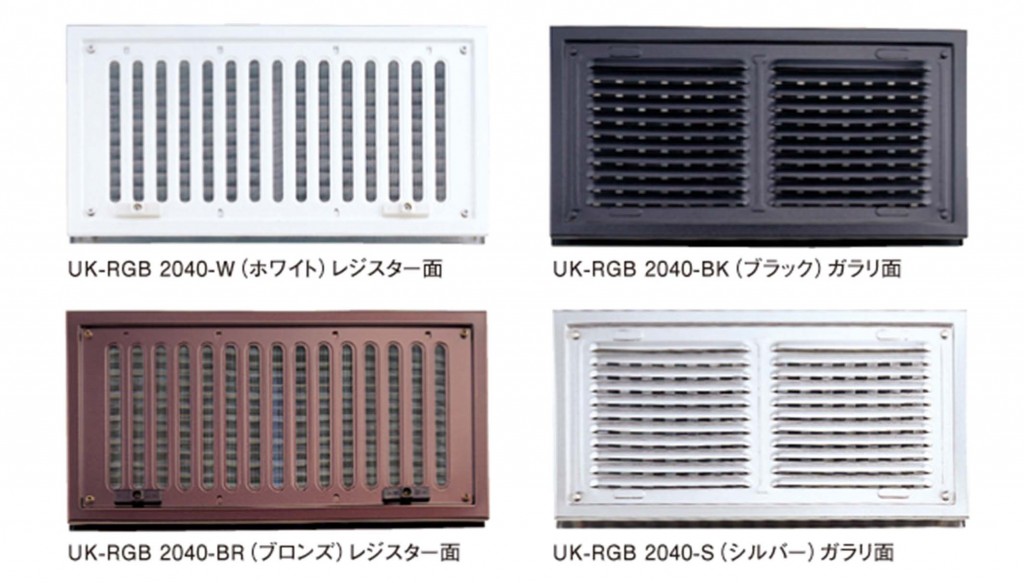

カラーバリエーション



色バリエーション

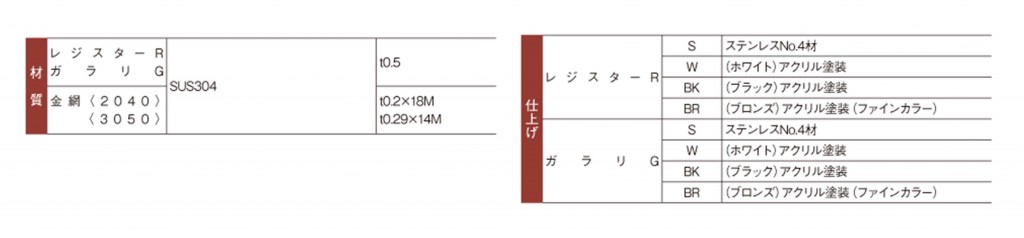

レジスターガラリ(材質、シ仕上げ)

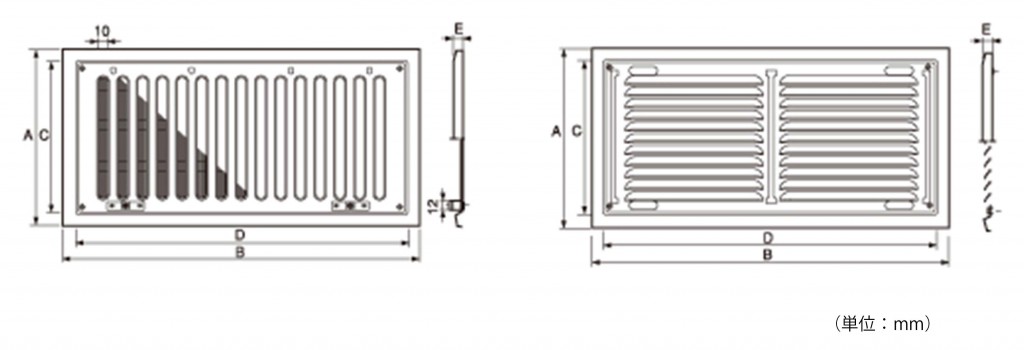

レジスターガラリ(寸法)

A寸法=200mmタイプ

商品
コード
型式 仕上 呼称 金網 A B C D E 切込
寸法
有効換気
面積
1梱
包入数
323-4418 RGB
2040-S
シルバー セット 200 400 172 372 5 180
×
380
104.4
平方センチ
1set
×10
323-4420 RGB
2040-BR
ブロンズ 1set
×10
323-4417 RGB
2040-W
ホワイト 1set
×10
323-4416 RGB
2040-BK
ブラック 1set
×10
700-0042 GB
2040-S
シルバー ガラリ × 200 400 172 372 5 180
×
380
× 2枚
×10
700-0043 GB
2040-BR
ブロンズ × 2枚
×10
700-0044 GB
2040-W
ホワイト × 2枚
×10
700-0045 GB
2040-BK
ブラック × 2枚
×10
700-0046 RB
2040-S
シルバー レジスター 200 400 172 372 5 180
×
380
× 2枚
×10
700-0047 RB
2040-BR
ブロンズ 2枚
×10
700-0048 RB
2040-W
ホワイト 2枚
×10
700-0049 RB
2040-BK
ブラック 2枚
×10
700-0050 兼用ガイドビス 有効ドア厚
22~40m/m用
1set

※フラッシュドア用兼用ガイドビスは各色取りそろえております。発注の際は色指定をお願いいたします。

A寸法=306mmタイプ

商品
コード
型式 仕上 呼称 金網 A B C D E 切込
寸法
有効換気
面積
1梱
包入数
323-4419 RGB
3050-S
シルバー セット 306 495 277 467 7 280
×
480
261.0
平方センチ
1set
×10
323-4421 RGB
3050-BR
ブロンズ セット 1set
×10
323-4423 RGB
3050-BK
ブラック セット 1set
×10
700-0051 GB
3050-S
シルバー ガラリ × 306 495 277 467 7 280
×
480
× 2枚
×10
700-0052 GB
3050-BR
ブロンズ ガラリ × 2枚
×10
700-0053 GB
3050-BK
ブラック ガラリ × 2枚
×10
700-0054 RB
3050-S
シルバー レジスタ― 306 495 277 467 7 280
×
480
× 2枚
×10
700-0055 RB
3050-BR
ブロンズ レジスター 2枚
×10
700-0056 RB
3050-BK
ブラック レジスター 2枚
×10
700-0057 兼用ガイドビス 有効ドア厚
22~40m/m用
1set

※フラッシュドア用兼用ガイドビスは各色取りそろえております。発注の際は色指定をお願いいたします。

レジスターガラリ施工例

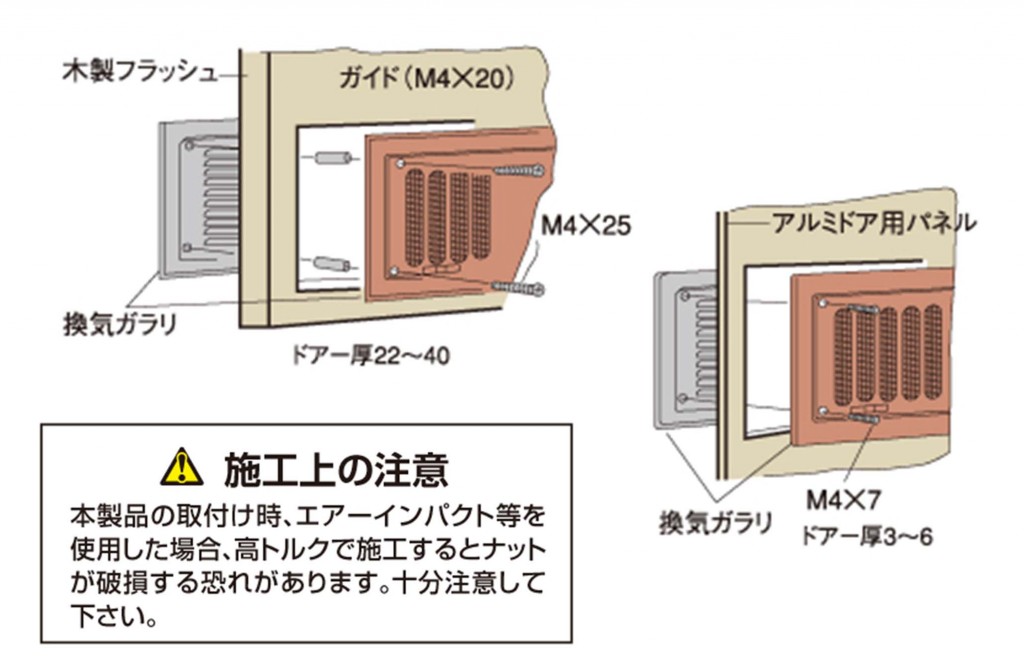

レジスターガラリ施工方法と注意点
