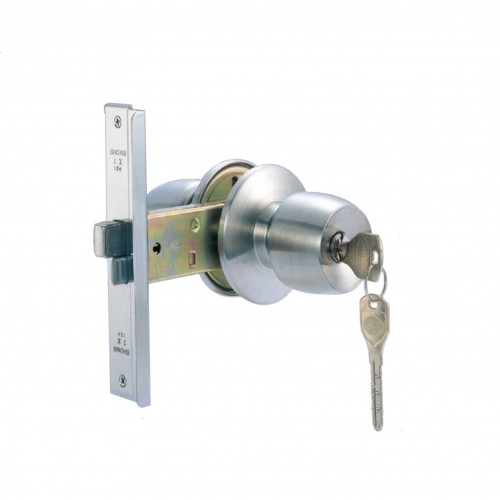

アルミサッシ取替錠 NX(X)-DAC-100

<適合サッシメーカー>
YKK、トステム(トーヨー)、三協アルミ、新日経、日鉄サッシ、三和シャッター、ビニフレーム、不二、立山アルミ、日本アルミ、豊和工業、かんぜん、昭和フロント 等
※サッシメーカー名は、一部旧社名で記載しています。

バックセット
  • 100mm
標準取付扉厚
  • 25mm以上33mm未満:33mm以上43mm未満
シリンダー
  • NXシリンダー、Xシリンダー(アンチピッキング入り)
ノブ
  • ISDタイプφ52Aノブ
ローズ
  • ISDタイプφ75Dローズ

※機番は-05のみ(両面シリンダー-26はありません)

商品コード 品番 シリンダー バックセット
454-2933 NX-DAC-100 25-33 NXシリンダー 25mm以上、33mm未満
454-2934 NX-DAC-100 33-43 33mm以上、43mm未満
454-2931 X-DAC-100 25-33 Xシリンダー 25mm以上、33mm未満
454-2932 X-DAC-100 33-43 33mm以上、43mm未満

CADデータダウンロード

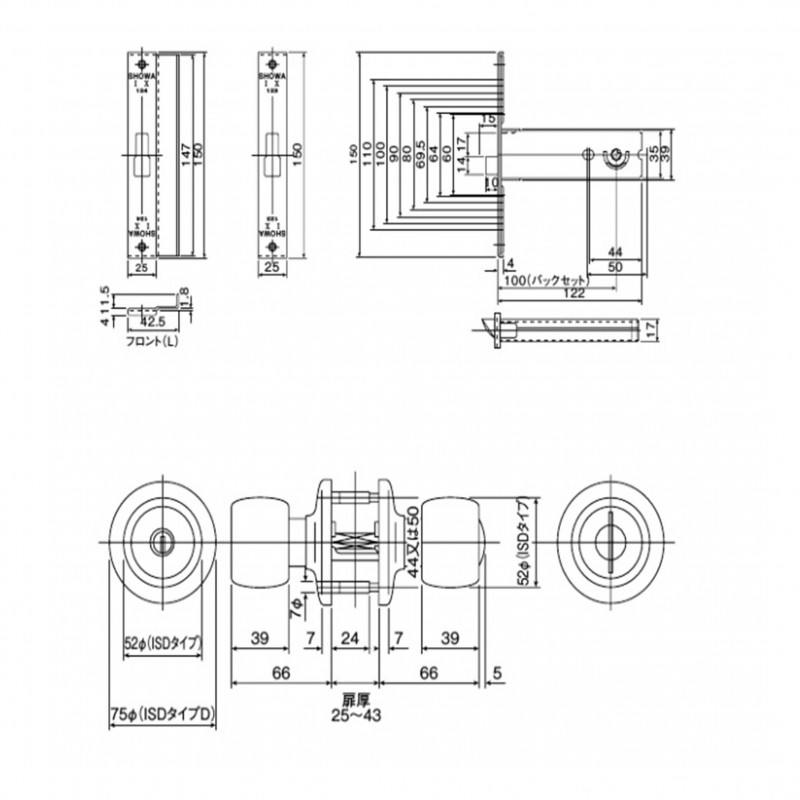

アルミサッシ取替錠 NX(X)-DAC-100の図面
DXF
DWG
JWW
