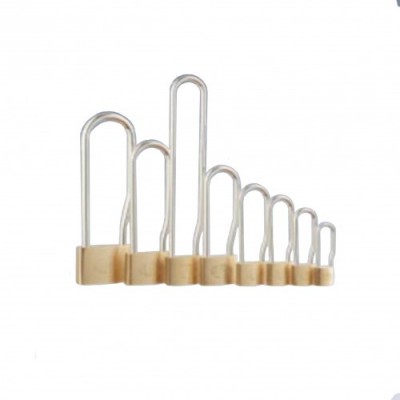

南京錠 1000-L/Sシリーズ(吊長タイプ)

<製品特徴>
・錆びにくく抜群の耐久性を持つ黄銅製です。
・学校ロッカー、郵便受け箱、物置、倉庫など様々な用途にご利用いただけます。
・南京錠の代名詞として愛され、親しまれているデザインです。

※材質/本体:真鍮 吊:スチール)

<付属品>
・キー3本(サイズ15,20は2本)

南京錠(拡大図面)

商品コード 品番 仕様 サイズ(mm)
W A B C D
454-2915 1000-20L/S K/D(カギ違い) 20 3.5 47.3 14 20.5
700-0027 1000-20 L/S K/A(10C11関西) 20 3.5 47.3 14 20.5
700-0028 1000-20 L/S K/A(10C12関東) 20 3.5 47.3 14 20.5
454-2916 1000-25 L/S K/D(カギ違い) 25 4.5 59.3 17 23
700-0029 1000-25 L/S K/A(10C11関西) 25 4.5 59.3 17 23
700-0030 1000-25 L/S K/A(10C12関東) 25 4.5 59.3 17 23
454-2917 1000-30 L/S K/D(カギ違い) 30 5 71 21 25.5
700-0031 1000-30 L/S K/A(20E30関西) 30 5 71 21 25.5
700-0032 1000-30 L/S K/A(20E51関東) 30 5 71 21 25.5
454-2918 1000-35 L/S K/D(カギ違い) 35 5 84 25 25.5
700-0033 1000-35 L/S K/A(20E35関西・関東) 35 5 84 25 25.5
454-2919 1000-40 L/S-M K/D(カギ違い) 40 6 50 21 32
700-0034 1000-40 L/S-M K/A(30E040関西) 40 6 50 21 32
700-0035 1000-40 L/S-M K/A(30E073関東) 40 6 50 21 32
454-2920 1000-40 L/S-L K/D(カギ違い) 40 6 96 28 32
700-0036 1000-40 L/S-L K/A(30E040関西) 40 6 96 28 32
700-0037 1000-40 L/S-L K/A(30E073関東) 40 6 96 28 32
454-2921 1000-45 L/S K/D(カギ違い) 45 6 108.5 31 32
700-0038 1000-45 L/S K/A(30E045関西) 45 6 108.5 31 32
700-0039 1000-45 L/S K/A(30E069関東) 45 6 108.5 31 32
454-2922 1000-50 L/S K/D(カギ違い) 50 7 120.5 33 36
700-0040 1000-50 L/S K/A(40E0050関西) 50 7 120.5 33 36
700-0041 1000-50 L/S K/A(40E0025関東) 50 7 120.5 33 36

CADデータダウンロード

DXF
DWG
JWW
