遮音・気密パッキング『下框用ピンチブロック』
2012/01/01 [おすすめ製品]
フロアーリック＜FL-Aシリーズ＞
開き扉用／FL-AQ
写真（カバー･サイドプレート）はブロンズ色
特長
- 取り付けは長穴利用なので位置の微調整がしやすい。
- 材質はゴムを採用。樹脂パッキンに比べてヘタリにくい。
- 扉色に合わせて3色ご用意。
- 扉を外さずゴム交換が簡単。
- 両面テープでガラス扉にも取り付け可能。
※両面テープは別途ご用意願います。 - 床面との隙間10mm～25mmまで対応可能。
引戸用／FL-AJ
写真（カバー･サイドプレート）はシルバー色
特長
- 取り付けは長穴利用なので位置の微調整がしやすい。
- 材質はゴムを採用。樹脂パッキンに比べてヘタリにくい。
- 扉色に合わせて3色ご用意。
- 扉を外さずゴム交換が簡単。
- 両面テープでガラス扉にも取り付け可能。
※両面テープは別途ご用意願います。 - 床面との隙間2mm～25mmまで対応可能。
店舗ドア用／FL-AB
写真（カバー･サイドプレート）はステンカラー色
特長
- 取り付けは長穴利用なので位置の微調整がしやすい。
- 扉色に合わせて3色ご用意。
- 扉を外さずゴム交換が簡単。
- 両面テープでガラス扉にも取り付け可能。
※両面テープは別途ご用意願います。 - 床面との隙間2mm～29mmまで対応可能。
形状断面（単位：mm）

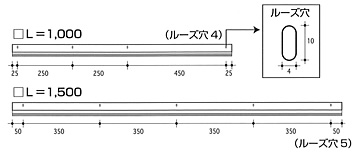

ベース正面図
サイドプレート
断面図
※ベースとカバーの勘合時の寸法です。サイドプレート挿入時の寸法とは異なります。
材質
規格一覧
| 用途 | 形状 | 品番 | 色 | 規格寸法 | 付属品 |
|---|---|---|---|---|---|
| 開き扉用 |  |
FL-AQ-1000 | シルバー | 1,000 | サイドプレート2コ・ビス×4本 （鍋ドリル/4×10） |
| ステンカラー | |||||
| ブロンズ | |||||
| FL-AQ-1500 | シルバー | 1,500 | サイドプレート2コ・ビス×5本 （鍋ドリル/4×10） |
||
| ステンカラー | |||||
| ブロンズ | |||||
| 引戸用 |  |
FL-AJ-1000 | シルバー | 1,000 | サイドプレート2コ・ビス×4本 （鍋ドリル/4×10） |
| ステンカラー | |||||
| ブロンズ | |||||
| FL-AJ-1500 | シルバー | 1,500 | サイドプレート2コ・ビス×5本 （鍋ドリル/4×10） |
||
| ステンカラー | |||||
| ブロンズ | |||||
| 店舗ドア用 |  |
FL-AB-1000 | シルバー | 1,000 | サイドプレート2コ・ビス×4本 （鍋ドリル/4×10） |
| ステンカラー | |||||
| ブロンズ | |||||
| FL-AB-1500 | シルバー | 1,500 | サイドプレート2コ・ビス×5本 （鍋ドリル/4×10） |
||
| ステンカラー | |||||
| ブロンズ |
押え金物L-20を使ってドア下のスキマをふさぐ
ピンチブロック（外付けタイプ）
押え金物 L-20 （単位：mm）
形状断面
ビス穴位置
規格一覧
| 規格寸法 | ビス穴 | 付属品 | 材質 |
|---|---|---|---|
| 1,000 | 5ヶ所 | 取付ビス5本 （Dネジ6・4×10） |
アルミ （アルマイト処理 クリア塗装） |
| 1,500 | なし | なし |
取付イメージ
写真のゴムはスライド加工ピンチブロック＃38-PSを使用しています
取付参考例
♯38-PS（スライド加工ピンチブロック）
♯38-CS（スライド加工ピンチブロック）
※ゴムの詳細については「スライド加工ピンチブロック」カタログを参照ください。
