丁番
丁番リング

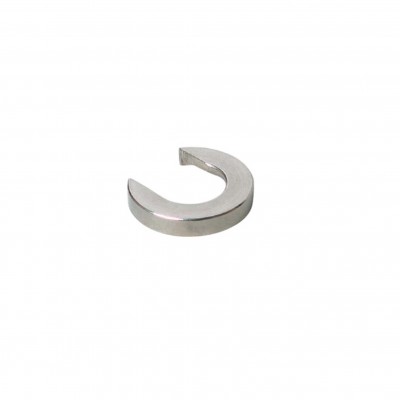

丁番スペーサー KSW-100-1・100-2

※写真は2mm調整用

丁番スペーサーの特徴

窓の開閉により丁番ワッシャーが摩耗すると、 扉の位置が下がり戸先も垂れ下がってきます。

扉を外さずに4mm程度持ち上げ、製品を既存のワッシャーの上からかぶせるようにはめ込む だけで、簡単に高さ調整ができます。

はめ込んだ後は、抜け落ちない構造です。

ワッシャ君_解説2

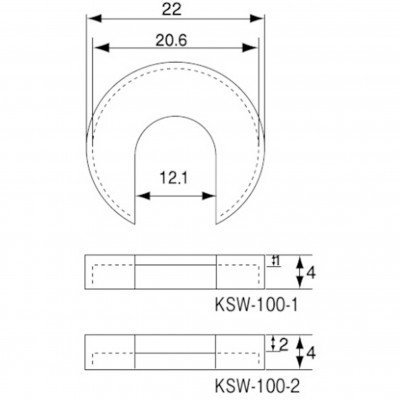

商品コード 品番 商品名 材質 仕上 調整寸法
 400-1389 KSW-100-1 ワッシャ君1mm用 SUS303 光沢パレル研磨 上方向へ1mm
 400-1390 KSW-100-2 ワッシャ君2mm用 SUS303 光沢パレル研磨 上方向へ2mm

※1パック10ケ入りです。

CADデータダウンロード

DXF
DWG
JWW
